日日是Oracle APEX: Oracle RDF Graph ServerをAutonomous Databaseで使用する(5)

Oracle RDF Graph ServerはREST APIを提供しています。Autonomous Databaseから、このREST APIを呼び出してみます。

今までのところOracle RDF Graph Serverでは、認証にorg.eclipse.jetty.security.authentication.FormAuthenticatorを使っています。REST APIを保護するには使いにくい（フォームに対してユーザー名/パスワードを送信する必要がある）ため、HTTPのBasic認証を使うように変更します。

jetty.homeのwebapps以下にあるorardf.xmlを変更します。authenticatorとしてorg.eclipse.jetty.security.authentication.BasicAuthenticatorを使うように変更したorardf.xmlは以下になります。

	<?xml version="1.0" encoding="UTF-8"?><!DOCTYPE Configure PUBLIC "-//Jetty//Configure//EN" "http://www.eclipse.org/jetty/configure_9_3.dtd">

	<Configure id="orardf" class="org.eclipse.jetty.webapp.WebAppContext">

	<!-- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -->
	<!-- Required minimal context configuration : -->
	<!-- + contextPath -->
	<!-- + war OR resourceBase -->
	<!-- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -->
	<Set name="contextPath">/orardf</Set>
	<Set name="war"><Property name="jetty.webapps" default="."/>/orardf.war</Set>

	<Get name="securityHandler">
	<Set name="loginService">
	<New class="org.eclipse.jetty.security.HashLoginService">
	<Set name="name">Test Realm</Set>
	<Set name="config"><SystemProperty name="jetty.base" default="."/>/etc/realm.properties</Set>
	<!-- To enable reload of realm when properties change, uncomment the following lines -->
	<!--
	<Set name="hotReload">true</Set>
	<Call name="start"></Call>
	-->
	</New>
	</Set>
	<Set name="authenticator">
	<New class="org.eclipse.jetty.security.authentication.BasicAuthenticator">
	</New>
	</Set>
	<!--
	<Set name="authenticator">
	<New class="org.eclipse.jetty.security.authentication.FormAuthenticator">
	<Set name="alwaysSaveUri">true</Set>
	</New>
	</Set>
	-->
	<Set name="checkWelcomeFiles">true</Set>
	</Get>

	</Configure>

view raw orardf.xml hosted with ❤ by GitHub

Oracle RDF Graph Serverが提供するREST APIの仕様は、ダウンロードしたアーカイブoracle-graph-webapps-xx.x.x.zipにrdf-doc/orardf_swagger.jsonとして含まれています。これ以外にドキュメントはありません。REST APIのテスト実行もできるように、Oracle RDF Graph ServerよりSwagger UIを使って参照できるようにします。

Oracle RDF Graph Serverを実装したコンピュート・インスタンス上で作業を行います。Swagger UIをインストールするためにgitコマンドを使用します。未インストールであれば、gitをインストールします。

sudo dnf -y install git

[opc@rdfgs ~]$ sudo dnf -y install git

Failed to set locale, defaulting to C.UTF-8

Last metadata expiration check: 0:47:04 ago on Fri Dec 10 03:31:38 2021.

Dependencies resolved.

==========================================================================================================

Package Architecture Version Repository Size

==========================================================================================================

Installing:

git x86_64 2.27.0-1.el8 ol8_appstream 164 k

Installing dependencies:

git-core x86_64 2.27.0-1.el8 ol8_appstream 5.7 M

git-core-doc noarch 2.27.0-1.el8 ol8_appstream 2.5 M

perl-Error noarch 1:0.17025-2.el8 ol8_appstream 46 k

perl-Git noarch 2.27.0-1.el8 ol8_appstream 78 k

perl-TermReadKey x86_64 2.37-7.el8 ol8_appstream 40 k

Transaction Summary

==========================================================================================================

Install 6 Packages

Total download size: 8.5 M

Installed size: 45 M

[中略]

Installed:

git-2.27.0-1.el8.x86_64 git-core-2.27.0-1.el8.x86_64 git-core-doc-2.27.0-1.el8.noarch

perl-Error-1:0.17025-2.el8.noarch perl-Git-2.27.0-1.el8.noarch perl-TermReadKey-2.37-7.el8.x86_64

Complete!

[opc@rdfgs ~]$

Swagger UIをGitよりインストールします。ユーザーopcのホーム・ディレクトリで実行します。

git clone https://github.com/swagger-api/swagger-ui.git

[opc@rdfgs ~]$ git clone https://github.com/swagger-api/swagger-ui.git

Cloning into 'swagger-ui'...

remote: Enumerating objects: 34525, done.

remote: Counting objects: 100% (2155/2155), done.

remote: Compressing objects: 100% (842/842), done.

remote: Total 34525 (delta 1399), reused 1985 (delta 1299), pack-reused 32370

Receiving objects: 100% (34525/34525), 377.08 MiB | 5.56 MiB/s, done.

Resolving deltas: 100% (21282/21282), done.

[opc@rdfgs ~]$

ユーザーopcのホーム・ディレクトリ以下に/home/opc/swagger-uiというディレクトリが作成され、Swagger UIのリポジトリが（丸ごと...）コピーされます。

続けてrfc-docというディレクトリを作成し、Oracle RDF Graph Serverのアーカイブに含まれているrdf-doc以下の２つのファイル（orardf_swagger.jsonは必須）を配置します。

[opc@rdfgs ~]$ mkdir rdf-doc

ファイルの配置作業を行う。

[opc@rdfgs ~]$ ls rdf-doc

orardf_doc_url.txt orardf_swagger.json

[opc@rdfgs ~]$

jetty.homeのwebapps以下に静的ファイルを参照可能にする設定を加えます。

Swagger UIを参照可能にする設定として、swagger-ui.xmlを作成します。

	<?xml version="1.0" encoding="UTF-8"?>
	<!DOCTYPE Configure PUBLIC "-//Jetty//Configure//EN" "http://www.eclipse.org/jetty/configure_9_3.dtd">
	<Configure class="org.eclipse.jetty.server.handler.ContextHandler">
	<Set name="contextPath">/swagger-ui/dist</Set>
	<Set name="handler">
	<New class="org.eclipse.jetty.server.handler.ResourceHandler">
	<Set name="resourceBase">/home/opc/swagger-ui/dist</Set>
	<Set name="directoriesListed">true</Set>
	</New>
	</Set>
	</Configure>

view raw swagger-ui.xml hosted with ❤ by GitHub

RDF Graph Serverが提供するREST APIの定義を参照可能にする設定として、rdf-doc.xmlを作成します。

	<?xml version="1.0" encoding="UTF-8"?>
	<!DOCTYPE Configure PUBLIC "-//Jetty//Configure//EN" "http://www.eclipse.org/jetty/configure_9_3.dtd">
	<Configure class="org.eclipse.jetty.server.handler.ContextHandler">
	<Set name="contextPath">/rdf-doc</Set>
	<Set name="handler">
	<New class="org.eclipse.jetty.server.handler.ResourceHandler">
	<Set name="resourceBase">/home/opc/rdf-doc</Set>
	<Set name="directoriesListed">false</Set>
	</New>
	</Set>
	</Configure>

view raw rdf-doc.xml hosted with ❤ by GitHub

これらのファイルを作成したのち、jetty.homeよりwebappsの内容を確認します。以下のファイル構成になります。

[opc@rdfgs jetty-distribution-9.4.44.v20210927]$ ls webapps

README.TXT orardf.war orardf.xml rdf-doc.xml swagger-ui.xml

[opc@rdfgs jetty-distribution-9.4.44.v20210927]$

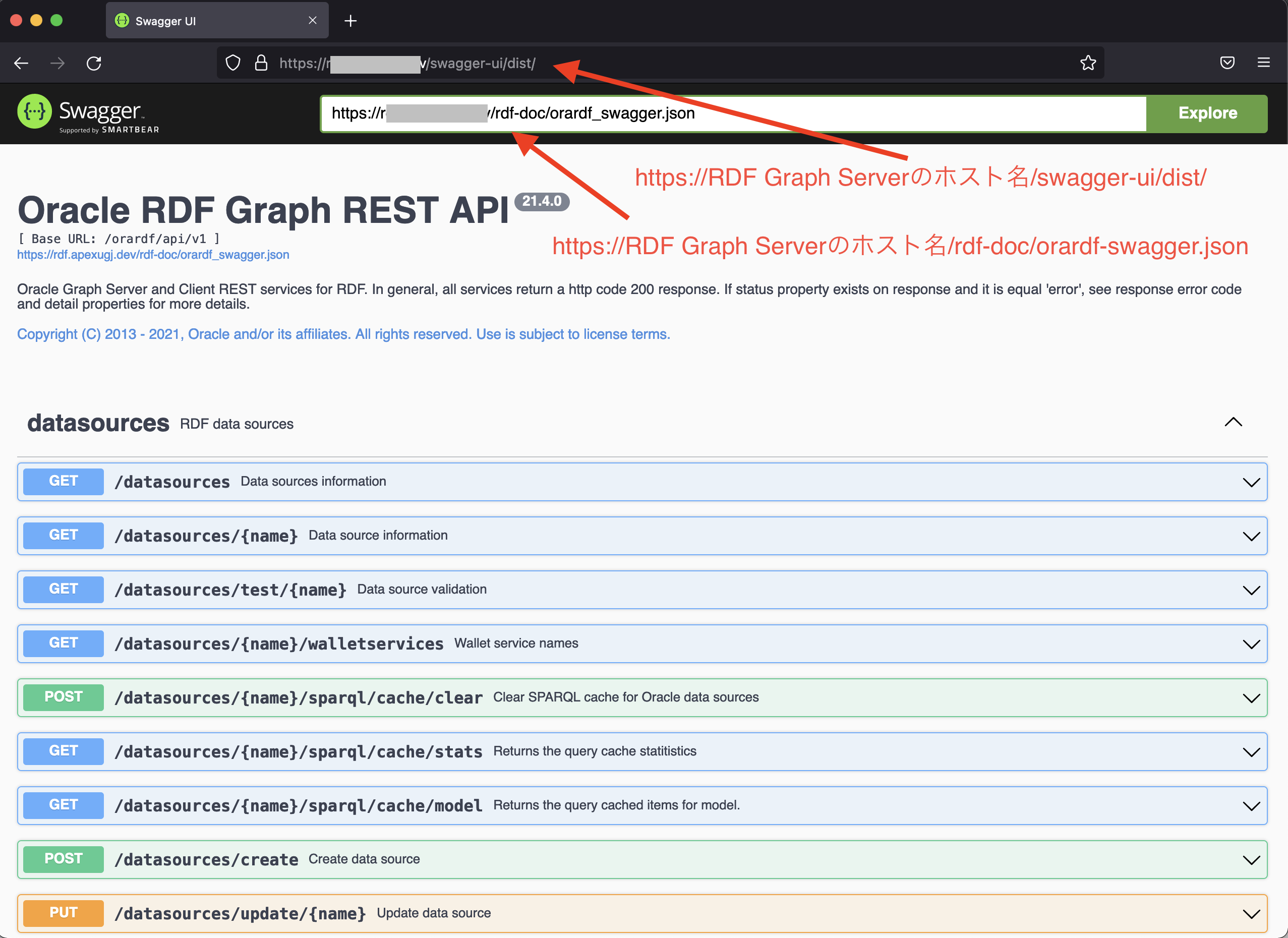

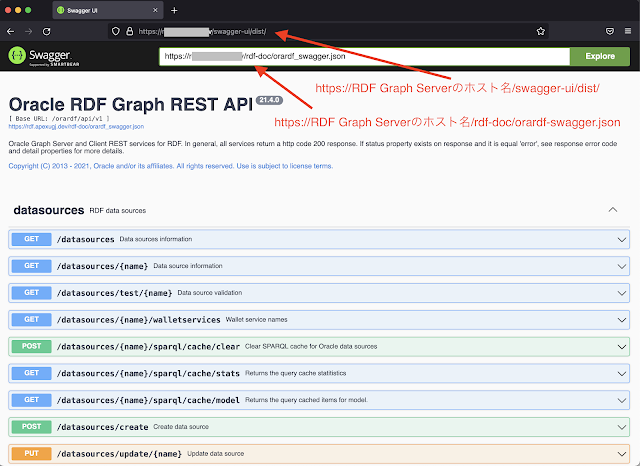

追加した設定はすぐにJettyに反映されます。Swagger UIにアクセスしてREST APIの定義を確認します。

以下のURLにアクセスします。

https://RDF Graph Serverのホスト名/swagger-ui/dist/

Swagger UIには以下のURLを入力します。

https://RDF Graph Serverのホスト名/rdf-doc/orardf_swagger.json

Swagger UIからGETで定義されているREST APIは発行できますが、POSTについてはCSRF（Cross Site Request Forgery）の対応がなされているため、Swagger UIから実行できません。同様に、APEXからも単純なAPEX_WEB_SERVICE.MAKE_REST_REQUESTでは呼び出せません。

POSTによるREST APIの呼び出しの例として、SPARQLクエリを実行してみます。以下、PL/SQLによる記述です。祖父とその孫をリストします。

	declare
	/* 各種検索条件は定数として定義する。 */
	C_ORIGIN constant varchar2(40) := 'https://ホスト名';
	C_USERNAME constant varchar2(16) := 'RDF Graph Serverのユーザー名';
	C_PASSWORD constant varchar2(16) := 'RDF Graph Serverのユーザーのパスワード';
	C_DATASOURCE constant varchar2(16) := 'apexdev';
	C_DATASETDEF constant varchar2(160) := '{"metadata":[{"networkOwner":"APEXDEV","networkName":"NET1","models":["VFAMILY"]}]}';
	C_SPARQL constant varchar2(4000) :=
	q'~PREFIX rdf: <http://www.w3.org/1999/02/22-rdf-syntax-ns#>
	PREFIX rdfs: <http://www.w3.org/2000/01/rdf-schema#>
	PREFIX : <http://www.example.org/family/>

	SELECT ?x ?y
	WHERE {?x :grandParentOf ?y . ?x rdf:type :Male}
	~';
	-- REST APIの呼び出しに使用する。
	l_blob blob;
	l_url varchar2(400);
	l_csrf_token varchar2(80);
	-- SPARQLの検索結果となるJSONのパースに使用する。
	l_json json_object_t;
	l_results json_object_t;
	l_bindings json_array_t;
	l_row json_object_t;
	-- 以下はSPARQLで変わる。今回は ?x ?y なので X, Y が列として返される。
	l_x json_object_t;
	l_y json_object_t;
	begin
	/*
	* 簡単なREST APIを呼び出し、クッキーとして設定されるORACLE_RDFSERVER_CSRFの値を
	* l_csrf_tokenとして取り出す。
	*/
	l_url := C_ORIGIN \|\| '/orardf/api/v1/utils/user';
	l_blob := apex_web_service.make_rest_request_b(
	p_url => l_url
	, p_http_method => 'GET'
	, p_username => C_USERNAME
	, p_password => C_PASSWORD
	);
	for i in 1..apex_web_service.g_response_cookies.count
	loop
	if apex_web_service.g_response_cookies(i).name = 'ORACLE_RDFSERVER_CSRF' then
	l_csrf_token := apex_web_service.g_response_cookies(i).value;
	end if;
	end loop;
	-- dbms_output.put_line('ORACLE_RDFSERVER_CSRF=' \|\| l_csrf_token);
	/*
	* SPARQLによる検索を実行する。
	*/
	l_url := C_ORIGIN \|\| '/orardf/api/v1/datasets/query?datasource=' \|\| C_DATASOURCE \|\| '&datasetDef=' \|\| C_DATASETDEF;
	-- HTTPリクエスト・ヘッダーを定義する。
	apex_web_service.g_request_headers.delete();
	apex_web_service.g_request_headers(1).name := 'Content-Type';
	apex_web_service.g_request_headers(1).value := 'application/json';
	-- CSRF(Cross Site Request Forgery)の対応を行う。
	apex_web_service.g_request_headers(2).name := 'X-CSRF-Token';
	apex_web_service.g_request_headers(2).value := l_csrf_token;
	apex_web_service.g_request_headers(3).name := 'Origin';
	apex_web_service.g_request_headers(3).value := C_ORIGIN;
	apex_web_service.g_request_headers(4).name := 'Cookie';
	apex_web_service.g_request_headers(4).value := 'ORACLE_RDFSERVER_CSRF=' \|\| l_csrf_token;
	-- REST APIの呼び出し。
	l_blob := apex_web_service.make_rest_request_b(
	p_url => l_url
	, p_http_method => 'POST'
	, p_username => C_USERNAME
	, p_password => C_PASSWORD
	, p_body => C_SPARQL
	);
	-- JSON文書から、検索結果となるそれぞれの行を取り出し印刷する。
	l_json := json_object_t.parse(l_blob);
	l_results := l_json.get_object('results');
	l_bindings := l_results.get_array('bindings');
	for i in 0..(l_bindings.get_size - 1)
	loop
	l_row := treat(l_bindings.get(i) as json_object_t);
	l_x := l_row.get_object('X');
	l_y := l_row.get_object('Y');
	-- XとYの値を印刷する。
	dbms_output.put_line('X=' \|\| l_x.get_string('value') \|\| ',Y=' \|\| l_y.get_string('value'));
	end loop;
	end;

view raw rdf-rest-api.sql hosted with ❤ by GitHub

最初に簡単なREST APIを呼び出し、ORACLE_RDFSERSVER_CSRFとして返されるクッキーの値を取得します。その値を、POST送信時にHTTPヘッダーX-CSRF-Tokenとして送信します。送信する形式はapplication/jsonとなっているのですが、SPARQLの問い合わせを単純な文字列として送信します。

SQLワークショップのSQLコマンドより実行すると、実行結果として以下が返されます。

X=http://www.example.org/family/John,Y=http://www.example.org/family/Cathy X=http://www.example.org/family/John,Y=http://www.example.org/family/Jack X=http://www.example.org/family/John,Y=http://www.example.org/family/Tom X=http://www.example.org/family/John,Y=http://www.example.org/family/Cindy

実行するSPARQLに依存して取り出される列が決まるので、ポリモーフィックテーブル関数として実装すると、どのようなSPARQLであってもひとつの関数で対応できそうです。とはいえ、APEXからの利用を考えるとSPARQLの実行を、毎回RDF Graph Serverに依頼するよりは、Query cacheにある変換済みのSQLを取得して、直接データベースでSQLを実行する方がコーディングが楽でパフォーマンスも良いと思われます。

Query cacheの参照はGETリクエストなので、比較的簡単です。

	declare
	/* 各種検索条件は定数として定義する。 */
	C_ORIGIN constant varchar2(40) := 'https://ホスト名';
	C_USERNAME constant varchar2(16) := 'RDF Graph Serverのユーザー名';
	C_PASSWORD constant varchar2(16) := 'RDF Graph Serverのユーザーのパスワード';
	C_DATASOURCE constant varchar2(16) := 'apexdev';
	C_NETWORK_OWNER constant varchar2(16) := 'APEXDEV';
	C_NETWORK_NAME constant varchar2(16) := 'NET1';
	C_MODEL constant varchar2(16) := 'VFAMILY';
	-- REST APIの呼び出しに使用する。
	l_blob blob;
	l_url varchar2(400);
	l_parms apex_application_global.VC_ARR2;
	l_values apex_application_global.VC_ARR2;
	-- SPARQLの検索結果となるJSONのパースに使用する。
	l_json json_object_t;
	l_items json_array_t;
	l_row json_object_t;
	begin
	/*
	* Query cacheの内容を取得する。
	*/
	l_url := C_ORIGIN \|\| '/orardf/api/v1/datasources/' \|\| C_DATASOURCE \|\| '/sparql/cache/model';
	l_parms.delete;
	l_values.delete;
	l_parms(1) := 'networkOwner';
	l_values(1) := C_NETWORK_OWNER;
	l_parms(2) := 'networkName';
	l_values(2) := C_NETWORK_NAME;
	l_parms(3) := 'model';
	l_values(3) := C_MODEL;
	/* REST APIの呼び出し */
	l_blob := apex_web_service.make_rest_request_b(
	p_url => l_url
	, p_http_method => 'GET'
	, p_username => C_USERNAME
	, p_password => C_PASSWORD
	, p_parm_name => l_parms
	, p_parm_value => l_values
	);
	-- JSON文書から、検索結果となるそれぞれの行を取り出し印刷する。
	l_json := json_object_t.parse(l_blob);
	l_items := l_json.get_array('items');
	for i in 0..(l_items.get_size - 1)
	loop
	l_row := treat(l_items.get(i) as json_object_t);
	dbms_output.put_line('Cache ID: ' \|\| l_row.get_string('cacheId'));
	dbms_output.put_line('-------------- SPARQL ----------------');
	dbms_output.put_line(l_row.get_string('sparql'));
	dbms_output.put_line('-------------- Transalted SQL Start ----------------');
	dbms_output.put_line(l_row.get_string('sql'));
	dbms_output.put_line('-------------- Transalted SQL End ----------------');
	end loop;
	end;

view raw query-cache.sql hosted with ❤ by GitHub

SQLコマンドから実行すると以下のような結果になります。

Cache ID: d16221c6-8f48-4e08-8926-490118b3a0c6
-------------- SPARQL ----------------
PREFIX  rdf: <http: rdf-syntax-ns="" www.w3.org="">
PREFIX rdfs: <http: rdf-schema="" www.w3.org="">
PREFIX     : <http: family="" www.example.org="">

SELECT ?x ?y
WHERE {?x :grandParentOf ?y . ?x rdf:type :Male}
-------------- Transalted SQL Start ----------------
SELECT * FROM (
SELECT /*+ NO_MERGE(R) NO_SWAP_JOIN_INPUTS(R) LEADING(R V0 V1) NO_SWAP_JOIN_INPUTS(V0) NO_SWAP_JOIN_INPUTS(V1) */ V0.VNAME_PREFIX || V0.VNAME_SUFFIX AS X, V0.VALUE_ID AS X$RDFVID, V0.VNAME_PREFIX AS X$_PREFIX, V0.VNAME_SUFFIX AS X$_SUFFIX,  (CASE WHEN V0.VALUE_TYPE IS NULL THEN NULL WHEN V0.VALUE_TYPE IN ('UR','URI') THEN 'URI'
 WHEN V0.VALUE_TYPE IN ('BN', 'BLN') THEN 'BLN'
 ELSE 'LIT'
END)  AS X$RDFVTYP, V0.LONG_VALUE AS X$RDFCLOB, V0.LITERAL_TYPE AS X$RDFLTYP, V0.LANGUAGE_TYPE AS X$RDFLANG,
V1.VNAME_PREFIX || V1.VNAME_SUFFIX AS Y, V1.VALUE_ID AS Y$RDFVID, V1.VNAME_PREFIX AS Y$_PREFIX, V1.VNAME_SUFFIX AS Y$_SUFFIX,  (CASE WHEN V1.VALUE_TYPE IS NULL THEN NULL WHEN V1.VALUE_TYPE IN ('UR','URI') THEN 'URI'
 WHEN V1.VALUE_TYPE IN ('BN', 'BLN') THEN 'BLN'
 ELSE 'LIT'
END)  AS Y$RDFVTYP, V1.LONG_VALUE AS Y$RDFCLOB, V1.LITERAL_TYPE AS Y$RDFLTYP, V1.LANGUAGE_TYPE AS Y$RDFLANG,
1 AS SEM$ROWNUM
FROM (SELECT T0.START_NODE_ID AS X$RDFVID,
T0.CANON_END_NODE_ID AS Y$RDFVID,
T0.START_NODE_ID AS BGP$1
FROM "APEXDEV"."NET1#SEMV_VFAMILY" T0, "APEXDEV"."NET1#SEMV_VFAMILY" T1
WHERE T0.P_VALUE_ID = 8440289324123914894 AND
T1.P_VALUE_ID = 834132227519661324 AND
T1.CANON_END_NODE_ID = 3746347748834679532 AND
T0.START_NODE_ID = T1.START_NODE_ID) R, "APEXDEV".NET1#RDF_VALUE$ V0, "APEXDEV".NET1#RDF_VALUE$ V1
WHERE (1=1)  AND (R.X$RDFVID = V0.VALUE_ID) AND (R.Y$RDFVID = V1.VALUE_ID)
) WHERE (1=1)
-------------- Transalted SQL End ----------------

以上で、Oracle RDF Graph ServerをAutonomous Databaseで使用する方法の紹介は終了です。

Oracle APEXのアプリケーション作成の参考になれば幸いです。

完

日日是Oracle APEX

2021年12月10日金曜日

Oracle RDF Graph ServerをAutonomous Databaseで使用する(5) - REST APIを呼び出す
