2022年8月31日水曜日

都道府県別年齢３区部分別人口を円グラフで表示する

総務省統計局より都道府県、年齢３区分別人口の統計データを入手し、カード・リージョンのそれぞれのカードに、都道府県ごとの年齢３区分別の円グラフを表示するAPEXアプリケーションを作成してみます。

グラフの元となるデータとして、総務省統計局の日本の統計の第2章人口・世帯にある、2-6 都道府県、年齢区分別人口（エクセル：15KB）を使用します。Excelファイルはn220200600.xlsxというファイル名でダウンロードされました。

SQLワークショップのユーティリティのクイックSQLを使って、Excelファイルの内容をインポートする表を作成します。以下のモデルを使用します。

# prefix: ccb
populations
    prefecture_name vc50 /nn
    total     num
    age00to14 num
    age15to64 num
    age65     num
    age75    num

SQLの生成、SQLスクリプトを保存、レビューおよび実行を順番にクリックし、表CCB_POPULATIONSを作成します。アプリケーションの作成は行いません。

Excelファイルの内容を表CCB_POPULATIONSにインポートします。

SQLワークショップのユーティリティのデータ・ワークショップを開きます。

データのロードを実行します。

ダウンロードしたファイルn220200600.xlsxを選択します。

ロード先に既存の表を選択し、表として先ほど作成したCCB_POPULATIONSを選びます。設定の列見出しの最初の行にヘッダーが含まれるのチェックを外します。Excelの列と表CCB_POPULATIONSの列をマッピングするため、構成を開きます。

ソース列のCOL001には列をマップしません。それ以外はソース列とマップ先を以下のように指定します。

COL002 = PREFECTURE_NAME

COL003 = TOTAL

COL004 = AGE00TO14

COL005 = AGE15TO64

COL006 = AGE65

COL007 = AGE75

以上を設定し、変更の保存をクリックします。

データのロードを実行します。

表にロードできなかった行が一覧されます。これらの行は表CCB_POPULATIONS_ERR$に保存されています。エラーで取り込めなかった行に、列PREFECTURE_NAMEに値がある行は含まれていないことより、必要なデータはすべてロードできています。

取消をクリックし、データのロードを終了します。

アプリケーション作成ウィザードを起動します。

アプリケーションの名前を都道府県別年齢３区分人口とします。予め作成されているホーム・ページを削除し、カード・リージョンのページを追加します。

カードのページは、以下の設定とします。

ページ名を都道府県別年齢３区分人口、表またはビューとしてCCB_POPULATIONSを選択します。表示形式はグリッド、タイトル列はPREFECTURE_NAME、本体列はTOTALを指定します。

カードのページを追加したのち、アプリケーションの作成を実行します。

アプリケーションが作成されます。

都道府県別年齢３区分人口として作成されたページに含まれるカード・リージョンに、円グラフを表示させます。

今回の実装は、ギャラリのサンプル・アプリケーションのSample Cardsに含まれるページ11、Gauge Meter Chart Cardsを参考にしています。

都道府県別年齢３区分人口のページを開き、ページ・プロパティにSample Cardsと同等の設定を加えます。

JavaScriptのファイルURLとして、以下を設定します。

[require jet]

JavaScriptのページ・ロード時に実行として、以下を設定します。

require(["ojs/ojchart"], function() {});

CSSのファイルURLとして、以下を設定します。

#JET_CSS_DIRECTORY#alta/oj-alta-notag-min.css

上記はSample Cardsを確認して初めて分かる設定ではないかと思います。

この時点でアプリケーションを実行すると、ページの表示は以下のようになります。

カードの表示を改善します。

Bodyにあるカード・リージョン都道府県別年齢３区分人口を選択し、プロパティ・エディタの属性タブを開きます。

本体の拡張フォーマットをONにし、HTML式として以下を記述します。

<b>総数:</b> &TOTAL.

メディアの拡張フォーマットをONにし、HTML式として以下を記述します。オプションの詳細はOracle JETのoj-chartのAPI Docを確認します。

	<oj-chart
	id="pieChart"
	type="pie"
	animation-on-data-change="auto"
	series='[{"name": "0～14歳", "items": [&AGE00TO14.]},{"name": "15～64", "items": [&AGE15TO64.]},{"name": "65歳以上", "items": [&AGE65.]}]'
	>
	</oj-chart>

view raw pie-chart-prefecture.html hosted with ❤ by GitHub

以上で円グラフが表示されるようになりました。

今回作成したAPEXアプリケーションのエクスポートを以下に置きました。

https://github.com/ujnak/apexapps/blob/master/exports/sample-cards-pie-chart.zip

Oracle APEXのアプリケーション作成の参考になれば幸いです。

完

2022年8月30日火曜日

APEXアプリケーションの変更点を調べる

APEXアプリケーションの変更（コンポーネントの作成、変更、削除）は、管理メニューのアクティビティのモニターを開いた画面にある、開発者アクティビティのアプリケーション変更(詳細)から確認することができます。

デフォルトではいくつかの列が非表示になっています。すべて表示させると以下のレポートになります。一覧される履歴を制限するために、期間やアプリケーションによる絞り込みを行うと良いでしょう。日付の降順で一覧すると見やすくなると思います。

このレポートに列として、APEX表名、SCNおよびコンポーネント・キーが含まれています。

Autonomous Databaseの場合、APEXがインストールされているスキーマが保護されているため、APEX表に直接アクセスすることはできません。すべて標準ビューを介してのアクセスになるため、これから説明する作業はできません。

誰が何をいつ変更したか、といったことはAutonomous Databaseでも、上記のレポートより確認できます。いつ、についてはSCNより正確な時刻を割り出すことも可能です。

select scn_to_timestamp(<SCN>) at time zone 'Asia/Tokyo' from dual;

オンプレミス環境の場合、APEX表に直接問い合わせを発行できるため、実施された変更を確認できます。

アクションが作成および削除であれば、コンポーネント（の種類）とコンポーネント名から概ね実行された作業は分かります。そのため、詳細まで調べる必要性はあまりないかと思います。

以下は、アクションが変更のときの確認手順です。

例としてアプリケーションIDが110、ページ番号が3のページにあるファセットP3_MGRのラベルを、マネージャーから上司に変更し保存します。

アプリケーションの変更のレポートを確認すると、変更履歴が見つかります。変更されたAPEX表名として、WWV_FLOWS_STEPSとWWV_FLOW_STEP_ITEMSがあります。

コマンドライン・ツールでデータベースに接続します。

APEXがインストールされているスキーマをカレント・スキーマに変更します。APEX 22.1の場合はAPEX_220100がAPEXがインストールされているスキーマになります。

SQL> alter session set current_schema = apex_220100;

Session altered.

SQL>

現在のデータと変更前のデータを、別の表に保存します。APEX表名、SCN、コンポーネント・キーの値を使い、以下のCREATE TABLE文を実行します。

CREATE TABLE <変更後の表> AS SELECT * FROM <APEX表名> where ID = <コンポーネント・キー>;

CREATE TABLE <変更前の表> AS SELECT * FROM <APEX表名> as of scn <列SCNの値> where ID = <コンポーネント・キー>;

APEXのワークスペース・スキーマとして、APEXDEVが作成済みであるとします。

上記のDDLを実行して、表を作成します。変更後のアイテムのデータを表STEP_ITEMS_AC、変更前をSTEP_ITEMS_BC、変更後のページのデータを表STEPS_AC、変更前をSTEPS_BCに保存しています。

SQL> create table apexdev.step_items_ac as select * from wwv_flow_step_items where id = 4025742564048869;

Table created.

SQL> create table apexdev.step_items_bc as select * from wwv_flow_step_items as of scn 3874676 where id = 4025742564048869;

Table created.

SQL> create table apexdev.steps_ac as select * from wwv_flow_steps where flow_id = 110 and id = 3;

Table created.

SQL> create table apexdev.steps_bc as select * from wwv_flow_steps as of scn 3874678 where flow_id = 110 and id = 3;

Table created.

SQL>

APEX表は大抵列ID が主キーで、コンポーネント・キーで検索すると１行だけが返されます。ただし、表WWV_FLOW_STEPS（これはページのメタデータ）は例外で、アプリケーションIDであるFLOW_IDとページIDであるIDの複合主キーなので、FLOW_IDとIDを検索条件にします。

変更前の情報の検索には、フラッシュバック問い合わせ（AS OF SCN）を使っています。そのため、初期化パラメータのundo_retentionの期間内に検索を実行する必要があります。

APEXのアプリケーションを作って、変更後と変更前の表の違いを確認します。

アプリケーションのページにクラシック・レポートのリージョンを２つ作成します。ひとつはソースの表名に変更後の表STEP_ITEMS_ACを指定します。もうひとつはソースの表名に変更前の表STEP_ITEMS_BCを指定します。リージョンの配置を横並びにするため、変更前のリージョンのレイアウトの新規行の開始をOFFにします。

クラシック・レポートの属性を開き、外観のテンプレートとしてValue Attribute Pairs - Columnを選択します。列と値を縦方向に一覧表示します。

以上の設定を行い、アプリケーションを実行します。

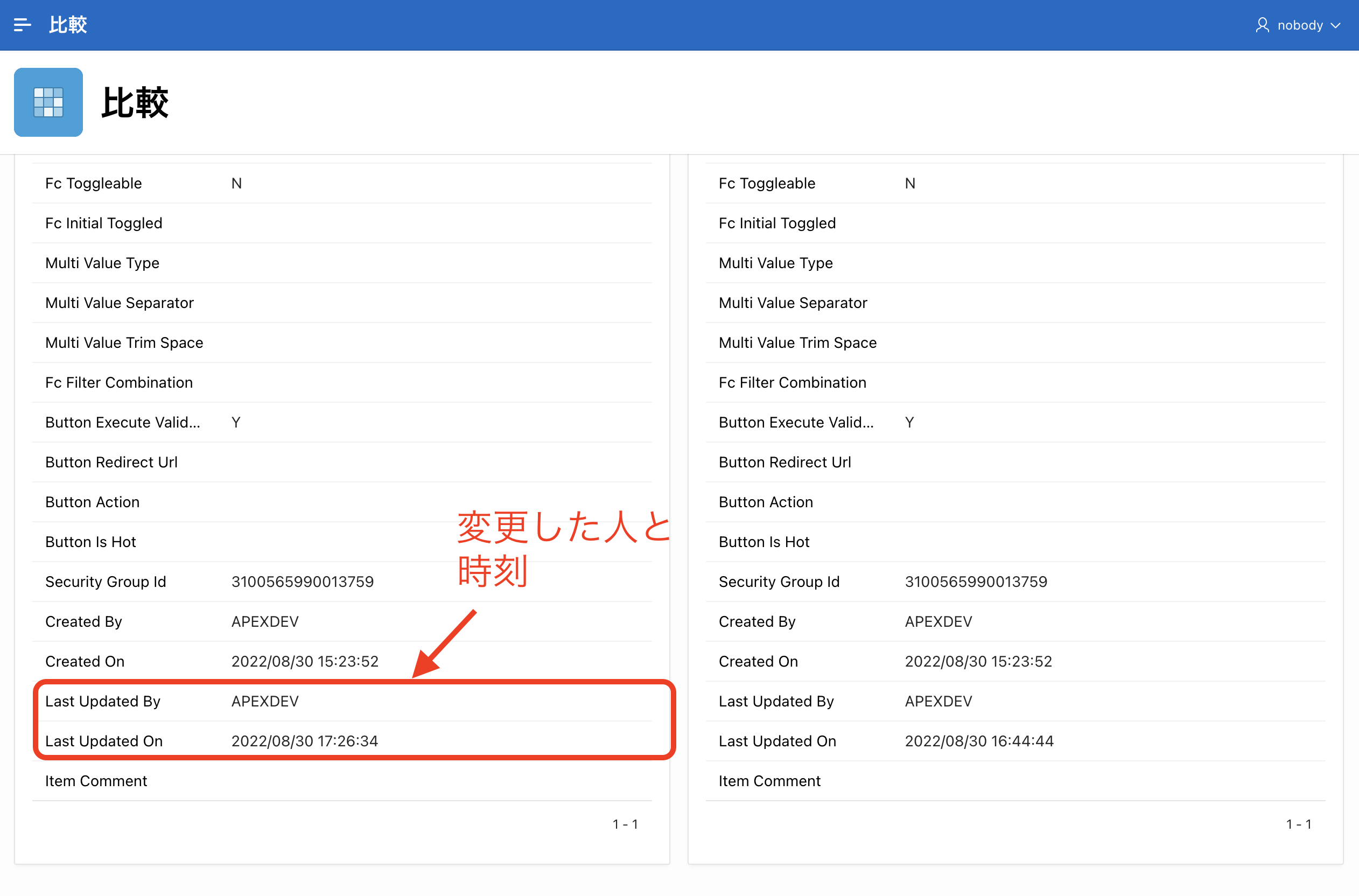

Promptがマネージャーから上司に変更されていることが確認できます。

変更後の列Last Updated ByとLast Updated Onより、変更した人と時刻を確認できます。

変更履歴には表WWV_FLOW_STEPSへの変更がレポートされています。しかし、表WWV_FLOW_STEP_ITEMSと同様の手順で変更内容を確認すると、メタデータには変更は見つかりませんでした。変更したのはファセットのラベルだけなので、これは想定通りです。列Last Updated ByとLast Updated Onのみが変更されています。

APEXアプリケーションの変更点を調べる方法の紹介は以上になります。

ちなみにアプリケーションの変更履歴はAPEX表WWV_FLOW_BUILDER_AUDIT_TRAILに保存されています。この表にはビューやシノニムは登録されていないため、ユーザーSYSやSYSTEMのみがアクセスできます。Autonomous Databaseの場合は管理者ユーザーのADMINであってもアクセスできません。必ずアクティビティのモニターを開いて確認する必要があります。

WWVで始まるAPEX表を直接問い合わせることは、サポート対象外です。そのため取得した情報の扱いは、参考程度にとどめておくべきです。APEXアプリケーションのメタデータを参照する場合は、APEX_で始まる標準ビューを使用します。

完

Grid.jsを使ってみる

オープン・ソースのJavaScriptプラグインであるGrid.jsをOracle APEXで使ってみます。Grid.jsの紹介には"It works with most JavaScript frameworks, including React, Angular, Vue and VanillaJS."とあります。Oracle APEXはJavaScriptフレームワークとは謳っていませんが、Grid.jsを組み込むことは可能です。

以前にOracle APEXでHighchartsを使う方法やCKEditor5のInline Editorを使う方法を紹介しています。それと似た作業になります。

サンプル・データセットのEMP/DEPTに含まれる表EMPを、Grid.jsにて表示します。

Grid.jsが受け付ける形式でデータを返すRESTサービスを作成します。

Grid.js側のコードは、ExamplesのCustom HTTP clientの例を参考にして記述します。

https://gridjs.io/docs/examples/custom-http-client

この例のコメントとして、RESTサービスが返すべきデータのフォーマットが記載されています。

https://github.com/grid-js/gridjs/blob/master/src/storage/storage.ts#L21-L24

正直なところ、上記のコードからはフォーマットがピンと来なかったので、Examplesのコードに含まれているURLにアクセスして、出力されるレスポンスを確認しました。

https://api.scryfall.com/cards/search?q=Inspiring

表EMPのデータを上記のフォーマットで返すSELECT文は以下になります。

select
  json_object(
    'data' value coalesce(json_arrayagg(line),'[]') format json
    , 'total' value count(*)
  )
from (
  select json_object(empno, ename, job, sal, comm, hiredate) as line
  from emp
);

SQLワークショップのSQLコマンドより上記のSQLを実行することにより、出力されるJSONオブジェクトを確認できます。

上記のSELECT文の結果を返す、RESTfulサービスのGETハンドラを作成します。

SQLワークショップのRESTfulサービスを開きます。

モジュールgridjsを作成します。モジュール・パスは/gridjs/とします。続いてURIテンプレートemp/をモジュールgridjsに作成します。

テンプレートemp/にGETハンドラを作成します。ソースとして以下を記述します。

	declare
	l_json clob;
	begin
	select
	json_object(
	'data' value coalesce(json_arrayagg(line),'[]') format json
	, 'total' value count(*)
	) into l_json
	from (
	select json_object(empno, ename, job, sal, comm, hiredate) as line
	from emp
	);
	htp.p(l_json);
	end;

view raw gridjs_source.sql hosted with ❤ by GitHub

完全なURLは、Grid.jsを初期化するコードにサーバー側のURLとして指定するため、コピーをして後で参照できるようにしておきます。

RESTfulサービスを、APEXセッションからのみ呼び出しができるように保護します。

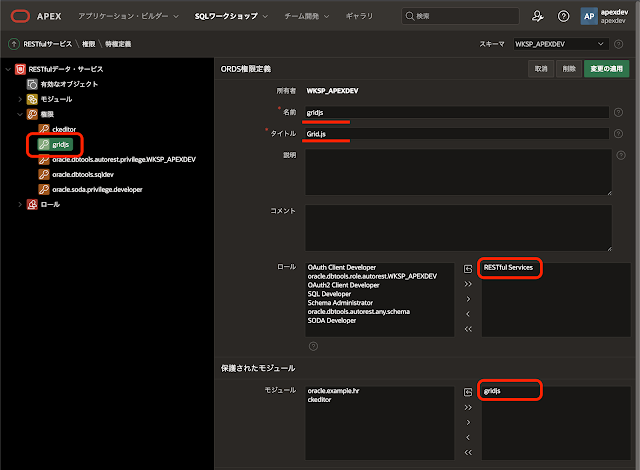

ORDSの権限としてgridjsを作成します。ロールとしてRESTful Servicesを選択します。保護されたモジュールとしてgridjsを選択します。選択するロールはRESTful Servicesでなくてもかまいません（専用のロールを新規に作る方が望ましいでしょう）。ここで選択したロールを、APEXのユーザーに割り当てます。

ユーザーとグループの管理を開き、RESTfulサービスへアクセスするユーザーを編集します。グループ割当てとしてRESTful Servicesを割り当てます。

以上でデータのソースとなるRESTfulサービスの準備ができました。

APEXアプリケーションを作成し、Grid.jsを組み込みます。

アプリケーション作成ウィザードを起動し、空のアプリケーションを作成します。

アプリケーションの名前はGrid.jsとします。

アプリケーションが作成されます。

ページ・デザイナにてホーム・ページを開きます。

Grid.jsのドキュメントのInstallにに含まれるjsdelivrのセクションを参照し、以下の設定を行います。

ページ・プロパティのJavaScriptのファイルURLとして以下を設定します。

https://cdn.jsdelivr.net/npm/gridjs/dist/gridjs.umd.js

CSSのファイルURLとして以下を設定します。

https://cdn.jsdelivr.net/npm/gridjs/dist/theme/mermaid.min.css

Bodyにグリッドを表示するリージョンを作成します。

識別のタイトルをGrid、タイプとして静的コンテンツを選択します。外観のテンプレートとして装飾の少ないBlank with Attributes (No Grid)を選択します。詳細の静的IDとしてgridを設定します。

作成したリージョンGridを対象として、Grid.jsを初期化します。

ページ・プロパティのJavaScriptのファンクションおよびグローバル変数の宣言として、以下を記述します。RESTfulサービスの認証に使用します。

let apexSession = apex.env.APP_ID + ',' + apex.env.APP_SESSION;

ページ・ロード時に実行として、以下を記述します。

	const grid = new gridjs.Grid({
	columns: [
	{
	id: "EMPNO",
	name: "従業員番号"
	},
	{
	id: "ENAME",
	name: "従業員名"
	},
	{
	id: "JOB",
	name: "ジョブ"
	},
	{
	id: "SAL",
	name: "給与"
	},
	{
	id: "COMM",
	name: "手当"
	},
	{
	id: "HIREDATE",
	name: "採用日"
	}
	],
	server: {
	url: "&G_DATA_SOURCE_URL.",
	data: (opts) => {
	return new Promise((resolve, reject) => {
	// let's implement our own HTTP client
	const xhttp = new XMLHttpRequest();
	xhttp.onreadystatechange = function() {
	if (this.readyState === 4) {
	if (this.status === 200) {
	const resp = JSON.parse(this.response);
	// columnsのidを含めているのでJSONをそのまま返す。
	resolve( resp );
	} else {
	reject();
	}
	}
	};
	xhttp.open("GET", opts.url, true);
	xhttp.setRequestHeader("Apex-Session", apexSession);
	xhttp.send();
	});
	}
	}
	/* ,
	pagination: {
	limit: 5
	}
	*/
	}).render(document.getElementById("grid"));

	// グリッドをリフレッシュする。
	apex.actions.add([
	{
	name: "force-render",
	action: function ( event, element, args ) {
	grid.forceRender();
	}
	}
	]);

view raw gridjs_initialize.js hosted with ❤ by GitHub

コード中で使用されている置換文字列G_DATA_SOURCE_URLを、アプリケーション定義の置換に設定します。置換値はRESTfulサービスの完全なURLです。

グリッドをリフレッシュするボタンを作成します。

識別のボタン名をB_REFRESH、ラベルはリフレッシュとします。動作のアクションとして動的アクションで定義を選択します。詳細のカスタム属性としてdata-action="#action$force-render"を設定します。

Grid.jsのグリッドを初期化するリージョン、正確にはdiv要素に子要素が含まれていると初期化に失敗します。そのため、ここで作成するボタンB_REFRESHをリージョンGridに含めることはできません。エラーが発生しないようにするために、リージョンGridの静的IDを空白にし、ソースのHTMLコードとして

<div id="grid"></div>

を記述することもできます。

以上でAPEXアプリケーションへのGrid.jsの組み込みは完了です。

今回作成したAPEXアプリケーションのエクスポートを以下に置きました。

https://github.com/ujnak/apexapps/blob/master/exports/gridjs-integration.zip

https://github.com/ujnak/apexapps/blob/master/exports/ORDS_REST_WKSP_APEXDEV_gridjs_2022_08_30.sql

Oracle APEXのアプリケーション作成の参考になれば幸いです。

追記

RESTfulサービスの代わりにAjaxコールバックを使った実装例です。

AjaxコールバックとしてプロセスGET_EMPを作成します。ソースのPL/SQLコードは、RESTfulサービスのGETハンドラのコードと同じです。

作成したAjaxコールバックを呼び出すように、ページ・プロパティのJavaScriptのページ・ロード時に実行を以下に変更します。

	const grid = new gridjs.Grid({
	columns: [
	{
	id: "EMPNO",
	name: "従業員番号"
	},
	{
	id: "ENAME",
	name: "従業員名"
	},
	{
	id: "JOB",
	name: "ジョブ"
	},
	{
	id: "SAL",
	name: "給与"
	},
	{
	id: "COMM",
	name: "手当"
	},
	{
	id: "HIREDATE",
	name: "採用日"
	}
	],
	server: {
	data: () => {
	return new Promise((resolve, reject) => {
	apex.server.process( "GET_EMP", {},
	{
	success: function( resp ) {
	resolve( resp );
	},
	error: function( jqXHR, textStatus, errorThrown ) {
	reject();
	}
	});
	})
	}
	}
	/* ,
	pagination: {
	limit: 5
	}
	*/
	}).render(document.getElementById("grid"));

	// グリッドをリフレッシュする。
	apex.actions.add([
	{
	name: "force-render",
	action: function ( event, element, args ) {
	grid.forceRender();
	}
	}
	]);

view raw gridjs_ajaxcallback.js hosted with ❤ by GitHub

完

2022年8月29日月曜日

誤って削除したアプリケーションを回復する

誤ってアプリケーションを削除してしまっても、削除したアプリケーションと同じIDのアプリケーションを作成した後に、過去のアプリケーションをエクスポート/インポートすると、削除したアプリケーションを回復することができます。

例えば、アプリケーションIDが102のアプリケーションパラメータ付きレポートを誤って削除してしまった状況を考えます。

アプリケーションが削除されると、アプリケーションを開くことができないためエクスポートの機能も呼び出せません。

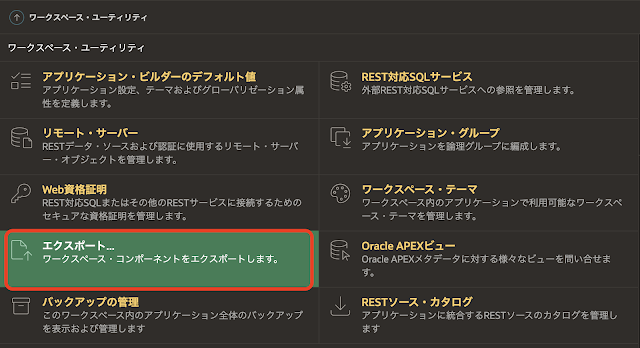

ワークスペース・ユーティリティのエクスポートを開きます。

エクスポートする対象としてアプリケーションを選択します。

削除されたアプリケーションは選択リストに含まれないため、エクスポートできません。

そこで、アプリケーション作成ウィザードを起動し、アプリケーションIDが102（回復するアプリケーションのアプリケーションIDと同じ）のアプリケーションを作成します。アプリケーションの名前はなんでも構いませんが、回復するアプリケーションも含めて、他のアプリケーションとは異なる名前（英数字が望ましい）にします。今回の例ではdummyです。

アプリケーションが作成されたら、エクスポートを実行します。

現在から○○分前の指定として、削除されたアプリケーションが確実に存在していた時刻となる分を設定します。以下の例では20分としています。

エクスポートを実行します。

ファイルがエクスポートされます。続けて、エクスポートされたファイルをインポートします。

インポートを実行し、エクスポートされたファイルを選択します。

予めエクスポートされたファイルを確認しアプリケーション名に間違いがなければ、次のアプリケーションとしてインストールに、エクスポート・ファイルからアプリケーションID 102を再利用を選びます。確信が持てない場合は、新規アプリケーションIDを自動割当てを選んで、一旦別アプリケーションとしてインポートします。

アプリケーションを置き換える場合は、アプリケーションの置換を行う確認が求められます。表示されているメッセージに、置き換えられるアプリケーションの名前と置き換えるアプリケーションの名前が表示されるので（置き換えるアプリケーションの名前はUnicodeそのままなのでわかりにくいですが）、それぞれ間違いが無いことを確認します。
