Oracle APEXはチャートを表示するライブラリとしてOracle JETを使用しています。Oracle APEX 24.1には、Oracle JET 16.0.1がバンドルされています。

Oracle JETを使用するにあたって参照するドキュメントは、主にCookbookになるかと思います。Oracle APEX 24.1でバンドルされている16.0.1に近いバージョンのCookbookへのリンクです。

Oracle JET Cookbook 16.0.0 > Visualization > Chart

2024年8月8日時点での最新バージョンは16.1.0のようです。URLからバージョン番号を除くと、最新のCookbookにアクセスできます。

https://www.oracle.com/webfolder/technetwork/jet/jetcookbook.html?component=home&demo=rootVisualizations_childChart

Oracle APEXではチャートはリージョンとして実装されています。リージョンは入れ子にできないため、チャート・リージョンをレポート・リージョンやカード・リージョンに埋め込むことはできません。

この制限を回避するため、Oracle JETのチャート・コンポーネントをOracle APEXのリージョンを介さずに、直接レポート・リージョンやカード・リージョンに埋め込んでみます。また、Oracle JETのチャートを、Oracle APEXのテンプレート・コンポーネントにしてみます。

Oracle JETチャートのレポートへの組み込みを、以下より段階を踏んで作業していきます。作業にはサンプル・データセットのEMP/DEPTを使用します。

作業に使用する空のAPEXアプリケーションを作成します。名前はIntegrating JET Chartsとします。

標準のチャート

最初にOracle APEXに組み込みのチャート・リージョンを使って、バー・チャートを作成します。

リージョンを作成し、識別のタイプとしてチャートを選択します。

チャートの属性を開き、チャートのタイプとして棒、外観の向きとして横を選択します。

シリーズを選択し、識別の名前をSALとします。ソースの表名にEMPを選択し、WHERE句にdeptno = 10、並替え基準のタイプに静的値、ORDER BY句にempno ascと記述します。

列のマッピングのラベルにENAME、値にSALを割り当てます。

作成したページを実行すると、以下のように表示されます。このバー・チャートの表示を基準として、Oracle JETを直接呼び出して同じバー・チャートを表示させます。

oj-chart要素の埋め込み

Oracle JETより提供されているoj-chart要素を静的コンテンツに埋め込んで、バー・チャートを表示します。oj-chart要素の関するドキュメントは以下より参照します。

https://www.oracle.com/webfolder/technetwork/jet/jsdocs/oj.ojChart.html

ページ中でOracle JETのコンポーネントを呼び出せるように、ページ・プロパティにいくつか設定を行います。

JavaScriptのファイルURLに以下を記述します。

[require jet]

ページ・ロード時に実行に以下を記述します。埋め込む要素がoj-chartなので、requireにojs/ojchartを指定しています。

require(["ojs/ojchart"], function() {});

CSSのファイルURLとして以下を記述します。

#JET_CSS_DIRECTORY#redwood/oj-redwood-notag-min.css

データベースより取り出した値を保持するページ・アイテムとして、P2_GROUPSとP2_VALUEを作成します。タイプは非表示です。

ページ・アイテムP2_GROUPSに計算を作成します。実行のポイントにリージョンの前を選択し、ページ・レンダリングの開始前に、ページ・アイテムに値を設定します。

計算のタイプとしてSQL問合せ(単一の値を返す)を選択し、SQL問合せとして以下を記述します。

select
    json_arrayagg(
        json_object(
            'name' value ename
        )
    order by empno asc )
from emp where deptno = 10

バー・チャートのそれぞれのバーとなる従業員の名前を、従業員番号の昇順に並べたJSON配列として返しています。

同様にページ・アイテムP2_VALUEにも計算を作成します。SQL問合せは以下になります。

select
    json_arrayagg(
        sal
    order by empno asc )
from emp where deptno = 10

給与を、従業員番号の昇順で並べたJSON配列として返しています。P2_GROUPSの従業員名の配列中の位置と、同じ位置に給与が配置されます。

タイプが静的コンテンツのリージョンの、ソースのHTMLコードに以下を記述します。

	<oj-chart
	id="barChart"
	type="bar"
	orientation="horizontal"
	stack="off"
	groups='&P2_GROUPS!ATTR.'
	series='[ { "color": "#309fdb", "items": &P2_VALUE!ATTR. } ]'
	animation-on-display="auto"
	animation-on-data-change="auto"
	hover-behavior="dim">
	</oj-chart>

view raw oj-chart.html hosted with ❤ by GitHub

以上で実装は完了です。ページを実行すると以下のように表示されます。

テンプレート・コンポーネントによる実装

oj-chart要素を直接埋め込む代わりに、Oracle JETのチャートを描画するテンプレート・コンポーネントを作成し、それを使ってチャートを描画します。

最初にテンプレート・コンポーネントを作成します。

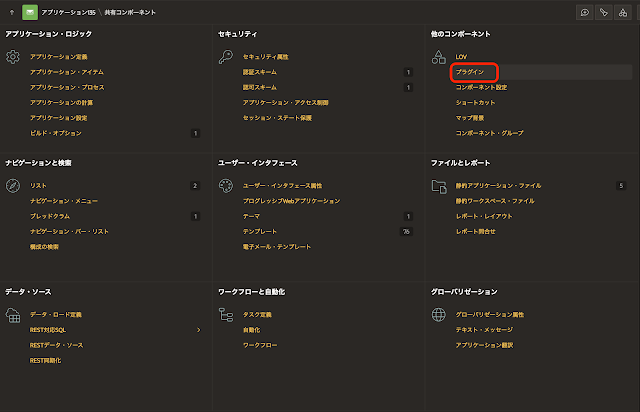

共有コンポーネントのプラグインを開きます。

作成をクリックします。

プラグインの作成は最初からとして、次へ進みます。

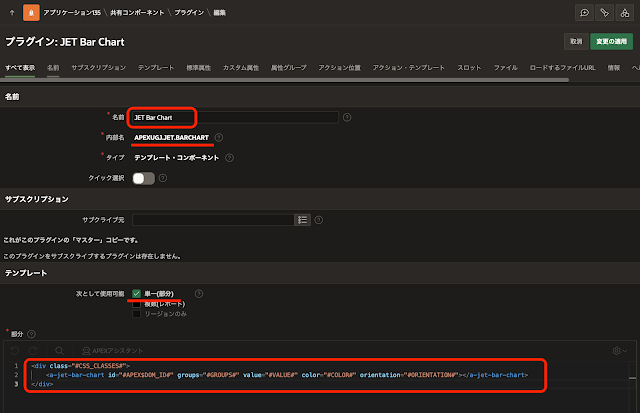

プラグインの名前はJET Bar Chart、内部名はAPEXUGJ.JET.BARCHARTとします。テンプレート・コンポーネントはプラグインの一種であり、単体でエクスポート/インポートが可能です。その際に、世界の誰かが作成したプラグインの静的IDとぶつからないように、世界で一意となるであろう値を静的IDとして設定します。

タイプはテンプレート・コンポーネントを選択します。テンプレートの次として使用可能は、単一(部分)のみにチェックを入れます。リージョンまたはレポート列のタイプとして選択可能なテンプレート・コンポーネントになります。

部分に以下を記述します。Oracle JETとして提供されているカスタム要素（今回のバー・チャートではoj-chart）によるチャートの描画は非同期で実行されます。Oracle APEXのレポートも描画は非同期で行われます。Oracle APEXがレポートを描画する際に、oj-chart要素がチャートの描画を完了するまで待つことはないため、結果としてレポート列にチャートが描画されません。

そのため、同期処理としてチャートを描画するカスタム要素a-jet-bar-chartを作成し、それをテンプレート・コンポーネントに埋め込みます。

	<div class="#CSS_CLASSES#">
	<a-jet-bar-chart id="#APEX$DOM_ID#" groups="#GROUPS#" value="#VALUE#" color="#COLOR#" orientation="#ORIENTATION#"></a-jet-bar-chart>
	</div>

view raw part-tc-bar-chart.html hosted with ❤ by GitHub

ここで一旦、プラグインの作成を行います。

テンプレート・コンポーネントJET Bar Chartが作成されます。テンプレートの部分に書き込まれた置換文字列が認識され、カスタム属性としてCSS Classes、Groups、Value、Color、Orientationが作成されます。

作成されたカスタム属性は、タイプがすべてセッション・ステート値（つまりアイテム）となっています。GroupsとValueはセッション・ステート値ですが、CSS Classes、ColorおよびOrientationは違うため、これらを設定を変更します。

カスタム属性のCSS Classesを開きます。

表示順序の数値の昇順で、コンポーネントの設定項目の表示順序が決まります。主要な設定の順番で表示されるように調整します。ラベルはCSS Classesとします（デフォルトではCss Classes）。タイプにテキストを選択します。

カスタム属性が必須の場合は、必須をオンにします。CSS Classesの必須はオフです。エスケープ・モードは（HTMLの属性に与える値なので）HTML属性を選択します。

カスタム属性のColorを開きます。

設定のタイプをカラーに変更し、エスケープ・モードをHTML属性とします。

変更の適用をクリックします。

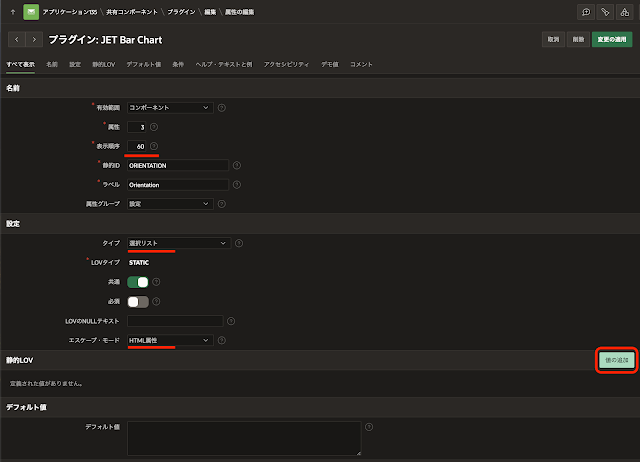

カスタム属性のOrientationを開きます。

設定のタイプを選択リスト、エスケープ・モードをHTML属性に変更します。

静的LOVの値の追加をクリックします。

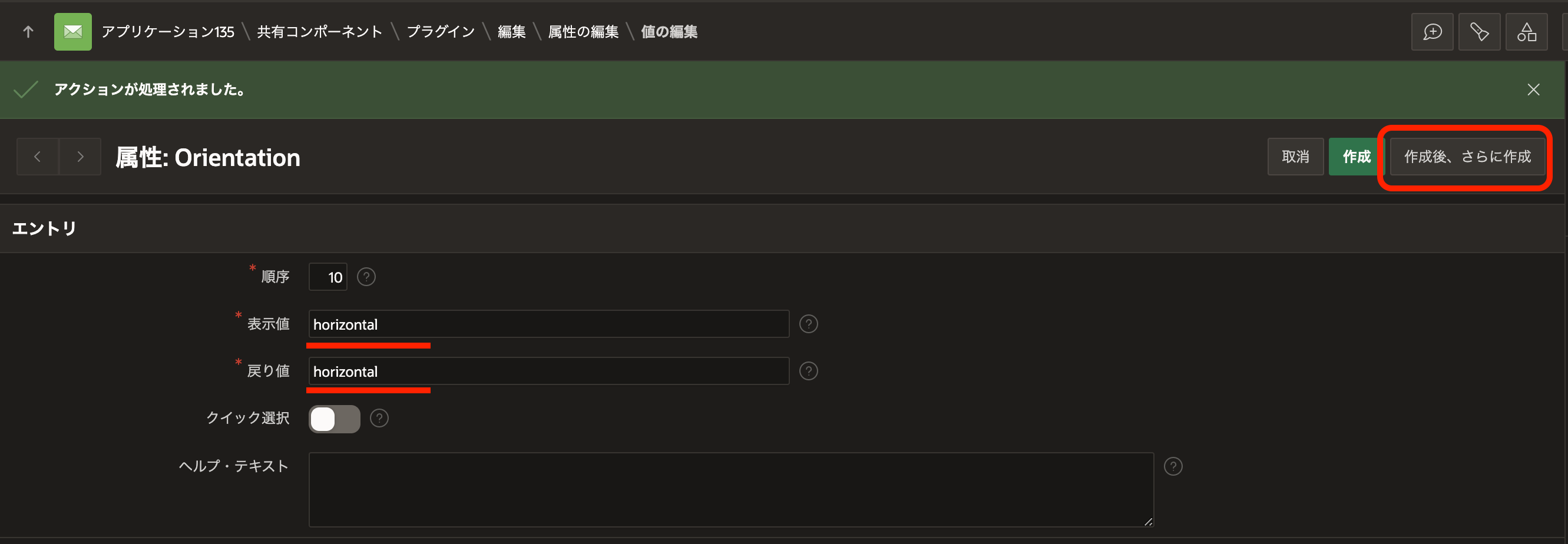

表示値、戻り値ともにhorizontalを入力します。作成後、さらに作成をクリックします。

表示値、戻り値ともにverticalを入力します。作成をクリックします。

静的LOVが設定できたので変更の適用をクリックし、カスタム属性Orientationの設定を完了します。

カスタム属性Groupsを開き、設定のエスケープ・モードをHTML属性に変更します。

カスタム属性Valueを開き、設定のエスケープ・モードをHTML属性に変更し、かつ、必須をオンにします。

カスタム要素a-jet-bar-chartに関する実装を追加します。

ファイルのセクションに移動し、ファイルの作成をクリックします。このテンプレート・コンポーネントとともにページにロードされるJavaScriptのファイルを作成します。

ディレクトリはjs、ファイル名はscript.jsとします。

作成をクリックします。

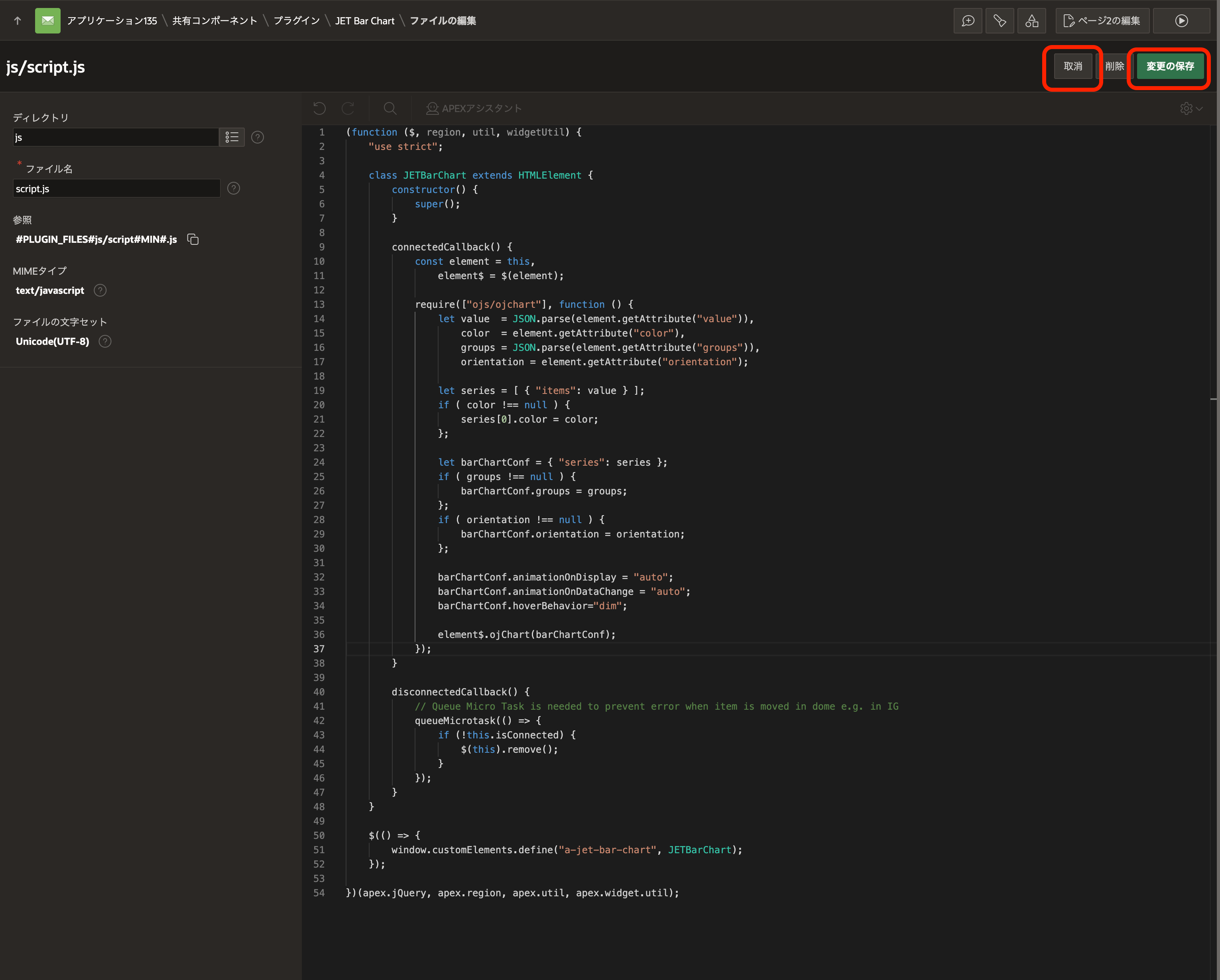

js/script.jsの本文として以下を記述します。

	(function ($, region, util, widgetUtil, debug) {
	"use strict";

	class JETBarChart extends HTMLElement {
	chart;
	chartId;
	constructor() {
	super();
	this.chartId = new Date().getTime();
	debug.info("%s, constructor", this.chartId);
	}

	connectedCallback() {
	debug.info("%s, %s, connectedCallback, %s", this.chartId, new Date().getTime(), this.isConnected);
	const element = this,
	element$ = $(element);

	require(["ojs/ojchart"], function () {

	const value = JSON.parse(element.getAttribute("value"));
	let series = [ { "items": value } ];

	const color = element.getAttribute("color");
	if ( color ) {
	series[0].color = color;
	};

	let config = { "series": series };

	const groups = JSON.parse(element.getAttribute("groups"));
	if ( groups ) {
	config.groups = groups;
	};

	const orientation = element.getAttribute("orientation");
	if ( orientation ) {
	config.orientation = orientation;
	};

	config.animationOnDisplay = "auto";
	config.animationOnDataChange = "auto";
	config.hoverBehavior="dim";

	debug.info(config);
	element$.ojChart(config);
	});
	}

	disconnectedCallback() {
	debug.info("%s, %s, disconnectedCallback", this.chartId, new Date().getTime());
	// Queue Micro Task is needed to prevent error when item is moved in dome e.g. in IG
	queueMicrotask(() => {
	if (!this.isConnected) {
	debug.info("%s, %s, queueMicrotask", this.chartId, new Date().getTime());
	$(this).remove();
	}
	});
	}
	}

	document.addEventListener('DOMContentLoaded', () => {
	if ( window.customElements.get("a-jet-bar-chart") === undefined ) {
	debug.info("define custom element");
	window.customElements.define("a-jet-bar-chart", JETBarChart);
	};
	});

	})(apex.jQuery, apex.region, apex.util, apex.widget.util, apex.debug);

view raw script.js hosted with ❤ by GitHub

変更の保存を行い、取消をクリックしてエディタを閉じます。

ファイルとしてjs/script.jsおよびjs/script.min.jsが作成されたことを確認します。

ロードするファイルURLに作成したファイルを記述します。

カスケード・スタイルシートに以下を記述します。

#JET_CSS_DIRECTORY#redwood/oj-redwood-notag-min.css

JavaScriptに以下を記述します。

[require jet]#PLUGIN_FILES#js/script#MIN#.js

変更の適用をクリックします。

以上でバー・チャートを描画するテンプレート・コンポーネントJET Bar Chartは完成です。

oj-chart要素にてバー・チャートを描画していたページのコピーをページ番号３として作成し、静的コンテンツのリージョンを変更します。

ページ・プロパティのJavaScriptのファイルURL、ページ・ロード時に実行、CSSのファイルURLは空白にします。これらはテンプレート・コンポーネントJET Bar Chartのロード時にロードされます。

oj-chart要素を含んだ静的コンテンツのリージョンのタイプをJET Bar Chartに変更します。

外観のテンプレートをStandardにします。

リージョンの属性を開き、テンプレート・コンポーネントJET Bar Chartに作成したカスタム属性を設定します。

Groupsにはページ・アイテムP3_GROUPS、ValueにはP3_VALUESを設定します。Colorには文字列#309fdb、Orientationにはhorizontalを選択します。

ページの変更を保存し、実行すると以下のように表示されます。

oj-chart要素による対話モード・レポートへの組み込み

oj-chart要素を使って、対話モード・レポートの列にバー・チャートを表示させます。

対話モード・レポートのソースのSQL問合せとして以下を記述します。

select
    dname,
    json_arrayagg(
        json_object(
            'name' value ename
        )
    order by empno asc ) groups,
    json_arrayagg(
        sal
    order by empno asc) value,
    '' chart
from emp_dept_v group by dname

列CHARTにバー・チャートを表示するよう、HTML式に以下を記述します。

	<oj-chart
	class="w600"
	type="bar"
	orientation="horizontal"
	stack="off"
	groups='#GROUPS!ATTR#'
	series='[ { "color": "#309fdb", "items": #VALUE!ATTR# } ]'
	animation-on-display="auto"
	animation-on-data-change="auto"
	hover-behavior="dim">
	</oj-chart>
