チャートとレポートを連携させる(3) - APIの使用

 APIを使用することにより、対話グリッドのフィルタ条件を設定します。使用するAPIはAPEX_IG.ADD_FILTERです。

チャートをクリックして、同時に複数の対話グリッドにフィルタ条件を設定します。

一番最初の記事で作成したAPEXアプリケーションを元に、サンプルの実装を進めます。

同じページに複数の対話グリッドを配置するため、識別できるように静的IDを設定します。

対話グリッドの詳細の静的IDとしてCOUNTRIES1を指定します。

作成済みの対話グリッドを重複させます。

レイアウトの新規行の開始をOFFにし、対話グリッドが横に並ぶようにします。詳細の静的IDとしてCOUNTRIES2を設定します。

フィルタ条件の設定だけであれば、リンクにアイテムの設定を追加することで対応できます。

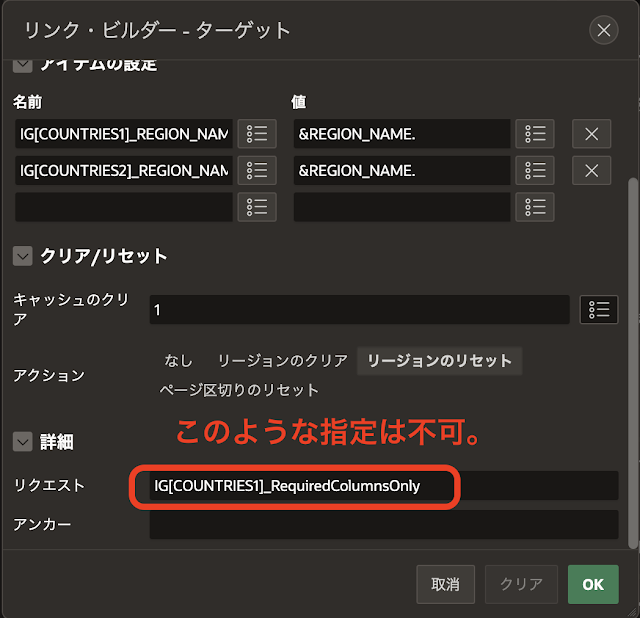

以下のように対話グリッドの静的IDを含め、双方に値として&REGION_NAME.を指定します。

IG[COUNTRIES1]_REGION_NAME

IG[COUNTRIES2]_REGION_NAME

ただし、複数の対話グリッドを対象にフィルタ条件を指定した場合、保存済みレポートの指定はできません。

これからAPIによる実装を行います。

チャート上でクリックした地域名を保持するページ・アイテムを作成します。

識別の名前はP1_REGIONとします。タイプは非表示とします。JavaScriptで値を設定するため、設定の保護された値はOFFにします。対話グリッドに表示されている値にフィルタをかけるため、このページ・アイテムに保存する値は列REGION_IDではなく列REGION_NAMEの値です。

シリーズ人口のリンクのタイプをURLにリダイレクトに変更し、ターゲットのURLとして以下を記述します。選択リストと異なり、表示値は不要なのでnullを指定します。

javascript:apex.item("P1_REGION").setValue("&REGION_NAME.", null, false);

ページ・アイテムP1_REGIONに動的アクションを作成します。

作成した動的アクションの識別の名前は地域の変更とします。タイミングはデフォルトでイベントが変更、選択タイプはアイテム、アイテムはP1_REGIONになります。

TRUEアクションとしてサーバー側のコードを実行を選択し、設定のPL/SQLコードとして以下を記述します。APIを呼び出し、それぞれの対話グリッドにフィルタを設定しています。

	declare
	l_region_id number;
	begin
	/* 対話グリッドCOUNTRIES1へのフィルタ設定 */
	-- レポートIDを取得する。
	select region_id into l_region_id
	from apex_application_page_regions
	where application_id = :APP_ID
	and page_id = :APP_PAGE_ID
	and static_id = 'COUNTRIES1';
	-- レポート設定をクリアする。
	apex_ig.clear_report(
	p_page_id => :APP_PAGE_ID
	,p_region_id => l_region_id
	,p_report_name => 'RequiredColumnsOnly'
	);
	-- デフォルトのフィルタを適用する。
	apex_ig.add_filter(
	p_page_id => :APP_PAGE_ID
	,p_region_id => l_region_id
	,p_filter_value => :P1_REGION
	,p_column_name => 'REGION_NAME'
	,p_operator_abbr => 'EQ'
	,p_report_name => 'RequiredColumnsOnly'
	);
	/* 対話グリッドCOUNTRIES2へのフィルタ設定 */
	-- レポートIDを取得する。
	select region_id into l_region_id
	from apex_application_page_regions
	where application_id = :APP_ID
	and page_id = :APP_PAGE_ID
	and static_id = 'COUNTRIES2';
	-- レポート設定をクリアする。２番目の対話グリッドは代替レポートを指定しない。
	apex_ig.clear_report(
	p_page_id => :APP_PAGE_ID
	,p_region_id => l_region_id
	,p_report_id => null
	);
	-- デフォルトのフィルタを適用する。
	apex_ig.add_filter(
	p_page_id => :APP_PAGE_ID
	,p_region_id => l_region_id
	,p_filter_value => :P1_REGION
	,p_column_name => 'REGION_NAME'
	,p_operator_abbr => 'EQ'
	,p_report_id => null
	);
	end;

view raw set-filter-by-api.sql hosted with ❤ by GitHub

送信するアイテムとしてP1_REGIONを指定します。

新規にTRUEアクションを作成し、アクションとしてページの送信を選択します。

対話グリッドに設定したフィルタを反映するためには、ページを再送信する必要があります。

以上でアプリケーションは完成です。アプリケーションを実行すると、先頭のGIF動画のように動作します。

今回作成したAPEXアプリケーションのエクスポートを以下に置きました。

https://github.com/ujnak/apexapps/blob/master/exports/link-chart-and-report-api.zip

Oracle APEXのアプリケーション作成の参考になれば幸いです。

完
