LINE Messaging APIを使用する

Oracle APEXのアプリケーションよりLINEのMessaging APIを呼び出し、LINE公式アカウントよりメッセージの送受信を行うために必要な準備を行います。

概ね、チャネルアクセストークンを取得するための作業になります。

LINE Developesコンソールよりプロバイダーが作成済みであることを前提とします。以前の記事LINEアカウントによる認証などを参考にしてください。

LINE Messaging APIを使用するために、チャネルタイプがMessaging APIであるチャネルを新規に作成します。チャネルの作成方法はLINEから提供されているドキュメントを参照するか、過去記事のチャネルタイプがLINEログインの手順とほぼ同じですので、そちらを参照してください。

新規チャネル作成でMessaging APIを選択します。



チャネルを新規作成すると、チャネル名と同名のLINE公式アカウントが作成されます。作成当初はフリーの月額プランが選択されるようです。フリーのプランでは1000通まで無料でメッセージが送信できるとのことです。

LINE Official Account ManagerよりLINE公式アカウントの状況について確認できます。お金にかかわることもありますが、LINE公式アカウント自体の設定が多数あるため、事前にLINE公式アカウントについて理解しておく方が良いようです。Messaging APIはLINE公式アカウントで使える機能のうちの、ごく一部です。

これからMessaging APIを使う設定について説明します。

作成したMessaging APIのチャネル基本設定にチャネルシークレット、アサーション署名キー、あなたのユーザーIDが表示されています。

チャネルシークレットはLINE公式アカウントが受信したメッセージの署名の検証に使用します。アサーション署名キー（のID）はメッセージを送信するAPIの認証のために使用します。あたなのユーザーIDは、メッセージの送信をテストする際の宛先として使用します。

この他にチャネルIDも、Messaging APIの呼び出し時に使用します。



これからの作業でJSON Web Key、JSON Web Tokenやチャネルアクセストークンを生成します。それらの処理を実装したPL/SQLのパッケージUTIL_LINE_APIを作成します。LINEのドキュメントには色々なコンピュータ言語でのサンプルが掲載されていますが、PL/SQLのサンプルはありません。

パッケージのコードは以下になります。DBMS_CRYPTOのRSA署名の機能を使用しているため、Oracle Databaseは19c以上であることが前提です。

Oracle APEXでは、SQLワークショップのSQLスクリプトを使って実行できます。

create or replace package util_line_api
as
/*
* チャネルアクセストークンv2.1を発行するURL
*/
C_TOKEN_URL constant varchar2(160) := 'https://api.line.me/oauth2/v2.1/token';
/**
* PKCSのフォーマットからアサーション署名キーとして登録する
* JSON Web Tokenを生成するのは大変なので、
* その部分の処理を行うファンクションを定義。
*
* 参照: https://developers.line.biz/ja/docs/messaging-api/generate-json-web-token/#create-an-assertion-signing-key
* useにsig、またはkey_opsに["verify"]のどちらを指定、とのことなのでuseを使うことにしています。
*
* @param p_kty 鍵で使用されている暗号アルゴリズムファミリー。RSA必須。
* @param p_alg 鍵で使用されるアルゴリズム。RS256必須。
* @param p_use 鍵の用途。sig必須。
* @param p_e 公開鍵を復元するための絶対値。概ね65537ですがデフォルト指定はしません。
* @param p_n 公開鍵を復元するための暗号指数。
* @return 生成されたJSON Web Key
*/
function generate_json_web_key(
p_kty in varchar2 default 'RSA'
,p_alg in varchar2 default 'RS256'
,p_use in varchar2 default 'sig'
,p_e in number
,p_n in varchar2
)
return varchar2;
/**
*　　LINE公式アカウントが受信したメッセージの署名を確認する。
*
* 参照: https://developers.line.biz/ja/docs/messaging-api/receiving-messages/
*
* @param p_channel_secret Messaging APIのチャネルのチャネルシークレット
* @param p_signature HTTPヘッダーx-line-signatureとして渡される署名の値
* @param p_content 受信したメッセージ本体
* @return 受信した署名とメッセージから生成した署名が一致したら真を返す。
*/
function verify_response_signature(
p_channel_secret in varchar2
,p_signature in varchar2
,p_content in blob
)
return boolean;
/**
* アサーション署名キーに対応する秘密鍵を使ってJWTを作る。
*
* 元はGoogleのプロジェクトに登録したサービス・アカウントのキーより
* JWTを生成したコード。
*
* 参照:https://developers.line.biz/ja/docs/messaging-api/generate-json-web-token/#generate-jwt
*
* @param p_secret アサーション署名キーに対応した秘密キー。PKCS#1またはPKCS#8 - PEM
* @param p_kid チャネルに登録したアサーション署名キーのキーID
* @param p_channel_id Messaging APIのチャネルID
* @param p_aud https://api.line.me/ 変更不可
* @param p_iat トークンが有効になる開始時刻 - unixtimeではなくtimestamp型 - デフォルトは現在時刻
* @param p_duration JWTの有効期限。秒で指定する。最大30分。
* @param p_token_exp チャネルアクセストークンの有効期間。秒で指定する。最大３０日。
* @return 生成されたJSON Web Token
*/
function generate_jwt(
p_secret in varchar2
,p_kid in varchar2 -- アサーション署名キーのkid
,p_channel_id in varchar2 -- チャネルIDがissとsubの値になる
,p_aud in varchar2 default 'https://api.line.me/'
/*
* Googleを踏襲してp_iatとp_durationを引数とするが、LINEでは
* iatは指定せず iat + duration を計算してexpに設定する。
*/
,p_iat in timestamp default current_timestamp
,p_duration in number default 1800 -- 秒で指定する
/*
* token_expはLINEでチャネルアクセストークンを取得するときに使用される。
*/
,p_token_exp in number
)
return varchar2;
/**
* LINEのトークンURLを呼び出して、チャネルアクセストークンを取得する。
* Web資格証明の静的IDが指定されてれば、取得したチャネルアクセストークンで更新する。
*
* 参照:https://developers.line.biz/ja/docs/messaging-api/generate-json-web-token/#issue_a_channel_access_token_v2_1
*
* @param p_jwt generare_jwtを呼び出して生成したJWT
* @param p_credential_static_id APEXに作成したWeb資格証明の静的ID
* @param p_expires_in 有効期限が切れるまでの秒数。出力値。
* @param p_key_id チャネルアクセストークンを識別するキーID。出力値。
* @return Authorizationヘッダーに指定するBearerで始まるチャネルアクセストークンの値
*/
function get_token(
p_jwt in varchar2
,p_credential_static_id in varchar2 default null
,p_expires_in out number
,p_key_id out varchar2
)
return varchar2;
end util_line_api;
/
create or replace package body util_line_api
as
/*
* OracleのTIMESTAMP型のデータをUNIX時間に変換する。
*/
function unixtime(p_timestamp in timestamp)
return pls_integer
is
l_date date;
l_epoc number;
begin
l_date := sys_extract_utc(p_timestamp);
l_epoc := l_date - date'1970-01-01';
return l_epoc * 24 * 60 * 60;
end unixtime;
/* BASE64のデコード */
function from_base64(t in varchar2) return varchar2 is
begin
return utl_raw.cast_to_varchar2(utl_encode.base64_decode(utl_raw.cast_to_raw(t)));
end from_base64;
/* BASE64へのエンコード - RAWより */
function to_base64_from_raw(t in raw) return varchar2 is
l_base64 varchar2(32767);
begin
l_base64 := utl_raw.cast_to_varchar2(utl_encode.base64_encode(t));
l_base64 := replace(l_base64, chr(13)||chr(10), '');
return l_base64;
end to_base64_from_raw;
/* BASE64へのエンコード - VARCHAR2 */
function to_base64(t in varchar2) return varchar2 is
begin
return to_base64_from_raw(utl_raw.cast_to_raw(t));
end to_base64;
/* 秘密鍵を一行にする。 */
function convert_to_single_line(
p_string in varchar2
)
return varchar2
as
begin
return regexp_replace(
p_string
,'(-+((BEGIN|END) (RSA )?(PUBLIC|PRIVATE) KEY)-+\s?|\s)'
,''
);
end convert_to_single_line;
/*
* 以下LINE向けの実装。
*/
function generate_json_web_key(
p_kty in varchar2
,p_alg in varchar2
,p_use in varchar2
,p_e in number
,p_n in varchar2
)
return varchar2
as
l_jwt json_object_t;
l_result varchar2(32767);
l_e_raw raw(4);
l_e_str varchar2(16);
l_n_raw raw(256);
l_n_str varchar2(1028);
begin
l_jwt := json_object_t();
l_jwt.put('kty',p_kty);
l_jwt.put('alg',p_alg);
l_jwt.put('use',p_use);
/* e */
l_e_raw := hextoraw(trim(to_char(p_e,'XXXXXXX')));
l_e_str := to_base64_from_raw(l_e_raw);
/*
* nと同様に本来であればtranslateが必要だがデータが短いので省略。
*/
l_jwt.put('e',l_e_str);
/* n */
l_n_raw := hextoraw(p_n);
l_n_str := to_base64_from_raw(l_n_raw);
l_n_str := trim(translate(l_n_str, '+/=', '-_ '));
l_jwt.put('n',l_n_str);
l_result := l_jwt.to_string();
return l_result;
end generate_json_web_key;
function verify_response_signature(
p_channel_secret in varchar2
,p_signature in varchar2
,p_content in blob
)
return boolean
as
l_key raw(32);
l_mac raw(32);
l_content_signature varchar2(64);
begin
l_key := utl_raw.cast_to_raw(p_channel_secret);
l_mac := dbms_crypto.mac(
src => p_content
,typ => DBMS_CRYPTO.HMAC_SH256
,key => l_key
);
l_content_signature := to_base64_from_raw(l_mac);
return p_signature = l_content_signature;
end verify_response_signature;
/* JWTを生成する実装 */
function generate_jwt(
p_secret in varchar2
,p_kid in varchar2
,p_channel_id in varchar2
,p_aud in varchar2
,p_iat in timestamp
,p_duration in number -- second
,p_token_exp in number
)
return varchar2
as
l_iat pls_integer;
l_exp pls_integer;
l_header_json json_object_t;
l_header_str varchar2(32767);
l_header_base64 varchar2(32767); -- 1st part of JWT
l_payload_json json_object_t;
l_payload_str varchar2(32767);
l_payload_base64 varchar2(32767); -- 2nd part of JWT
l_data varchar2(32767);
l_hmac_raw raw(32767);
l_hmac varchar2(32767); -- 3rd part of JWT
l_jwt varchar2(32767);
begin
/* iatとexpとなる値を求める。 */
l_iat := unixtime(p_iat);
l_exp := l_iat + p_duration;
/* ヘッダーを手作業で作成し、BASE64でエンコードする。 */
l_header_json := json_object_t();
l_header_json.put('alg','RS256');
l_header_json.put('typ','JWT');
l_header_json.put('kid', p_kid);
l_header_str := l_header_json.to_string();
l_header_base64 := to_base64(l_header_str); -- ヘッダー
/* ペイロードを手作業で作成し、BASE64でエンコードする。 */
l_payload_json := json_object_t();
if p_channel_id is not null then
l_payload_json.put('iss', p_channel_id);
l_payload_json.put('sub', p_channel_id);
end if;
if p_aud is not null then
l_payload_json.put('aud', p_aud);
end if;
l_payload_json.put('exp', l_exp);
l_payload_json.put('token_exp', p_token_exp);
l_payload_str := l_payload_json.to_string();
l_payload_base64 := to_base64(l_payload_str); -- ペイロード
-- シグネチャを手作業で作成する。
l_data := l_header_base64 || '.' || l_payload_base64;
l_hmac_raw := dbms_crypto.sign(
src => utl_i18n.string_to_raw(l_data,'AL32UTF8'),
prv_key => utl_i18n.string_to_raw(convert_to_single_line(p_secret),'AL32UTF8'),
pubkey_alg => DBMS_CRYPTO.KEY_TYPE_RSA,
sign_alg => DBMS_CRYPTO.SIGN_SHA256_RSA
);
l_hmac := to_base64_from_raw(l_hmac_raw);
l_hmac := trim(translate(l_hmac, '+/=', '-_ ')); -- HMAC
/* JSON Web Tokenを返す。 */
l_jwt := l_header_base64 || '.' || l_payload_base64 || '.' || l_hmac;
return l_jwt;
end generate_jwt;
/* トークンを取得する実装 */
function get_token(
p_jwt in varchar2
,p_credential_static_id in varchar2
,p_expires_in out number
,p_key_id out varchar2
)
return varchar2
as
l_token_clob clob;
l_token_json json_object_t;
l_token varchar2(32767);
l_request varchar2(32767);
l_length number;
begin
/*
* POSTで送信するリクエスト本体を作成する。
*/
l_request := 'grant_type=client_credentials&';
l_request := l_request || 'client_assertion_type=urn:ietf:params:oauth:client-assertion-type:jwt-bearer&';
l_request := l_request || 'client_assertion=' || p_jwt;
l_length := lengthb(l_request);
/*
* トークンURLの呼び出し。
*/
apex_web_service.clear_request_headers;
apex_web_service.set_request_headers('Content-Length',l_length,p_reset = false);
apex_web_service.set_request_headers('Content-Type', 'application/x-www-form-urlencoded',p_reset = false);
l_token_clob := apex_web_service.make_rest_request(
p_url => C_TOKEN_URL
,p_http_method => 'POST'
,p_body => l_request
);
if apex_web_service.g_status_code <> 200 then
raise_application_error(-20001,'Failed to get channel access token v2.1');
end if;
-- dbms_output.put_line(l_token_clob);
l_token_json := json_object_t(l_token_clob);
l_token := l_token_json.get_string('token_type') || ' ' || l_token_json.get_string('access_token');
p_expires_in := l_token_json.get_number('expires_in');
p_key_id := l_token_json.get_string('key_id');
/*
* Web資格証明の静的IDが指定されている場合は、アップデートする。
*/
if p_credential_static_id is not null then
apex_credential.set_persistent_credentials(
p_credential_static_id => p_credential_static_id
,p_username => 'Authorization'
,p_password => l_token
);
end if;
return l_token;
end get_token;
end util_line_api;
/
view raw util_line_api.sql hosted with ❤ by GitHub
アサーション署名キーを作成します。

PL/SQLよりDBMS_CRYPTO.SIGNを呼び出す際、秘密鍵はPKCS#1またはPKCS#8の形式で受け付けます。そのため、opensslを使って鍵ペアを生成し、その鍵ペアよりLINEのアサーション署名キーとして登録できるJSON Web Keyを作ります。

ビット長2048で鍵ペアを生成し、private.pemとして保存します。

openssl genrsa -out private.pem 2048

% openssl genrsa -out private.pem 2048

Generating RSA private key, 2048 bit long modulus

...................................................................+++++

.....+++++

e is 65537 (0x10001)

%


最初にeの値を取り出します。通常は65537です。

openssl rsa -in private.pem -text -noout | grep publicExponent

% openssl rsa -in private.pem -text -noout | grep publicExponent

publicExponent: 65537 (0x10001)

%


次にmodulusの値を取り出します。

openssl rsa -in private.pem -modulus -noout

Modulus=以降の値が暗号指数です。

% openssl rsa -in private.pem -modulus -noout

Modulus=BBABF46FC55DF62DCDAC79C00A978BF5B06041CEA20A19FD1CA95B0522ACE8CAD1CE81AC7F970307BD3191B20E8EB9DC356242A8304C6F2580E5C53EEACB53763033F436B7E7A1982435E6BBDC7927EC8E59F2EF5EA8FFCD76A2F66D290C68DFDEDDFE6CF1A8859700FCA25235C1662EC26C94A68379736F3C1F1492871D17D5A1507FC050AB83769FAF39D0E406DDCA695947142B010F5FF8AC99CFBA734FE63C965EA54C8A5CB61C60D34C35769F10C1443B3912830A0C112F03A9CAADC49956820B2E0A54095E5E6E5D6F769698FA8778C6264C8DE6C14704CA9BF0DC7B0BE63940497080618BFEEFC7854DCB6FF0262A968B2B7F6460244F9AFAE0295951

%


SQLコマンドよりUTIL_LINE_API.GENERATE_JSON_WEB_KEYを実行します。
begin
    dbms_output.put_line(
        util_line_api.generate_json_web_key(
            p_e => 65537
            ,p_n => 'Modulus=以降の値'
        )
    );
end;
結果にJSON Web Keyが表示されます。これをLINEのMessaging APIのチャネルのアサーション署名キーの公開鍵として登録します。

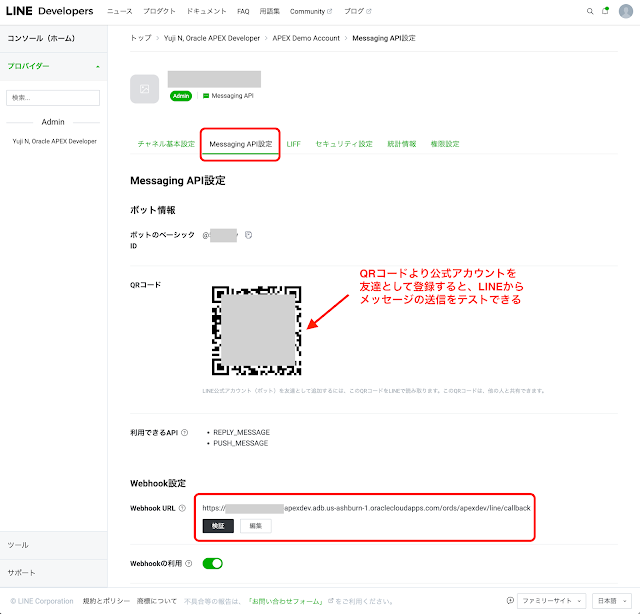

続いて、LINE公式アカウントがメッセージを受信したときに呼び出されるWebhookを設定します。

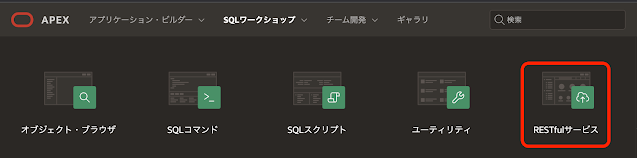

LINEからは、Oracle REST Data ServicesのRESTサービスをWebhookとして呼び出すようにします。

Webhookでは、受信したメッセージの署名の検証と、表LINE_MESSAGESに受信したメッセージを保存を行います。

表LINE_MESSAGESは、以下のクイックSQLのモデルより作成します。受信するメッセージはJSON形式ですが、BLOBで保存します。
# prefix: line
messages
    signature vc4000
    content blob
    is_valid vc1 /nn /default Y
    received_date date /default sysdate
SQLワークショップのユーティリティのクリックSQLより、表の作成を行います。


RESTサービスのハンドラに記述するコードを減らすため、ファンクションLINE_CALLBACKを作成します。署名の検証には、Messaging APIのチャネルシークレットが必要です。

create or replace function line_callback(
p_signature in varchar2
,p_content in blob
)
return number
as
C_CHANNEL_SECRET constant varchar2(64) := 'Messaging APIのチャネルシークレット';
begin
if not util_line_api.verify_response_signature(C_CHANNEL_SECRET, p_signature, p_content) then
/*
* 署名が正しくないので、それを記録する。それ以上の処理はせず、正常終了とする。エラーは返さない。
*/
insert into line_messages(signature, content, is_valid) values(p_signature, p_content, 'N');
else
insert into line_messages(signature, content) values(p_signature, p_content);
end if;
return 200;
end line_callback;
view raw line-callback.sql hosted with ❤ by GitHub

RESTサービスを作成します。

SQLワークショップのRESTfulサービスを開きます。


最初にモジュールを作成します。左ペインのモジュールを選択し、モジュールの作成を実行します。


モジュール名はLINE、ベース・パスは/line/としました。公開はONにします。

モジュールの作成をクリックします。


モジュールLINEが作成されます。

続けてテンプレートの作成をクリックします。


Autonomous Databaseを使用している場合の注意点があります。完全なURLのパスがワークスペース名でなく、wksp_で始まるワークスペース・スキーマ名になっている場合があります。

その場合は、RESTfulデータ・サービスの画面の構成を開き、スキーマ別名をワークスペース名（wksp_を除く）に変更します。


テンプレートの作成では、URLテンプレートとしてcallbackを指定します。

テンプレートの作成をクリックします。


テンプレートcallbackが作成されます。

続けてハンドラの作成をクリックします。


ORDSハンドラ定義のメソッドとしてPOSTを選びます。ソースに以下のコードを記述します。

declare
l_sig varchar2(4000);
begin
l_sig := owa_util.get_cgi_env('x-line-signature');
:status_code := line_callback(l_sig, :body);
end;
view raw line-callback-post-handler.sql hosted with ❤ by GitHub

以上を設定して、ハンドラの作成をクリックします。


以上でWebhookの処理を行うRESTサービスが作成できました。

完全なURLをコピーし、LINEのチャネルのMessaging API設定のWebhook設定のWebhook URLに設定します。

検証をクリックし、Webhookの動作確認を行います。QRコードをLINEで読み込み、公式アカウントを友達として登録することで、LINEからメッセージを送信することもできます。


検証をクリックしてOKと表示されたら、Webhookの呼び出しが成功しています。

SQLコマンドより送信されたメッセージを確認します。

select id, signature, json_serialize(content), is_valid, received_date from line_messages;

IS_VALIDの値がYであれば、署名の検証も成功しています。


メッセージの受信はできたので、今度はメッセージの送信の方の設定を行います。

メッセージの送信の認証に使用するWeb資格証明を作成します。AuthenticationヘッダーをWeb資格証明として使用します。

ワークスペース・ユーティリティのWeb資格証明を開き、作成をクリックします。

Web資格証明の名前はLINE Channel Access Tokenとします。静的識別子としてLINE_CHANNEL_ACCESS_TOKENを指定します。認証タイプとしてHTTPヘッダーを選択します。

資格証明名はヘッダー名であるAuthorization、資格証明シークレットは適当な文字列を入力します。資格証明名と資格証明シークレットは、LINEのトークンURLを呼び出して取得したチャネルアクセストークンにより、置き換えられます。

以上で作成をクリックします。


メッセージの送信を行う準備ができました。

SQLコマンドより以下のコードを実行し、LINEのチャネルアクセストークンを取得します。取得したトークンはWeb資格証明のLINE_CHANNEL_ACCESS_TOKENに保存します。

declare
C_RSA_KEY constant varchar2(32767) := q'~
-----BEGIN RSA PRIVATE KEY-----
MIIEpAIBAAKCAQEAv/U8xG3mIfYn2gGI39e4f5yG3w0aTCrOercbkVq+pR4fWVCe
アサーション署名キーの元となった秘密鍵のデータ
ZFsGzmTKr43RtEAX24VWsbZqve0sERVAyEwRZ6EYpryUpbNfJ2RHJg==
-----END RSA PRIVATE KEY-----~';
l_jwt varchar2(32767);
l_token varchar2(32767);
l_expires_in number;
l_key_id varchar2(32767);
begin
/* JWTの生成 */
l_jwt := util_line_api.generate_jwt(
p_secret => C_RSA_KEY
,p_kid => 'アサーション署名キーのID'
,p_channel_id => 'Messaging APIのチャネルID'
,p_token_exp => 3600
);
/* トークンの取得 */
l_token := util_line_api.get_token(
p_jwt => l_jwt
,p_credential_static_id => 'LINE_CHANNEL_ACCESS_TOKEN'
,p_expires_in => l_expires_in
,p_key_id => l_key_id
);
dbms_output.put_line(l_key_id);
end;
view raw get_jwt.sql hosted with ❤ by GitHub
キーIDが表示されれば、チャネルアクセストークンの取得は成功です。


 メッセージの送信をテストします。以下のコードを実行します。

あなたのユーザーIDの部分は、チャネル基本設定のあなたのユーザーIDとして記載されているIDに置き換えます。開発者自身にLINE公式アカウントよりメッセージが届きます。

declare
l_request clob;
l_response clob;
begin
l_request := q'~{
"to": "あなたのユーザーID",
"messages":[
{
"type":"text",
"text":"Hello, world1"
},
{
"type":"text",
"text":"Hello, world2"
}
]
}~';
apex_web_service.clear_request_headers;
apex_web_service.set_request_headers('Content-Type','application/json',p_reset = false);
l_response := apex_web_service.make_rest_request(
p_url => 'https://api.line.me/v2/bot/message/push'
,p_http_method => 'POST'
,p_body => l_request
,p_credential_static_id => 'LINE_CHANNEL_ACCESS_TOKEN'
);
dbms_output.put_line(l_response);
end;
view raw line-push-message.sql hosted with ❤ by GitHub



LINEでメッセージが受信できれば、メッセージの送信についても確認が完了しました。

以上になります。

LINE公式アカウントでの基本的なメッセージの送受信ができるようになりました。

完
投稿者 時刻:
ラベル:
