マスター表の編集フォームにディテール表を編集する対話グリッドを配置する

マスター表にあるレコードを編集するフォームに、そのレコードに紐づく子レコードを同時に編集する対話グリッドを配置してみます。

作成するAPEXアプリケーションは以下のように動作します。

以下のクイックSQLのモデルより、マスター・ディテール関係を持つ簡単な表EBAJ_MDF_CLASSESとEBAJ_MDF_MEMBERSを作成します。マスター表のEBAJ_MDF_CLASSESにはクラスの名前、EBAJ_MDF_MEMBERSはクラスに所属するメンバーの名前を保存します。

# prefix: ebaj_mdf
classes
    class_name vc80 /nn

members
    class_id /fk classes /nn /cascade
    member_name vc80 /nn

表EBAJ_MDF_MEMBERSの列CLASS_IDにはマスター表への参照制約を作成し（/fk classes）、また、NOT NULL制約およびマスター表の行が削除される際に、紐づいている子レコードを削除するオプション（/cascade）を付けています。

レビューおよび実行をクリックし、表の作成までの一連の作業を実行します。

 表EBAJ_MDF_CLASSESとEBAJ_MDF_MEMBERSが作成されます。

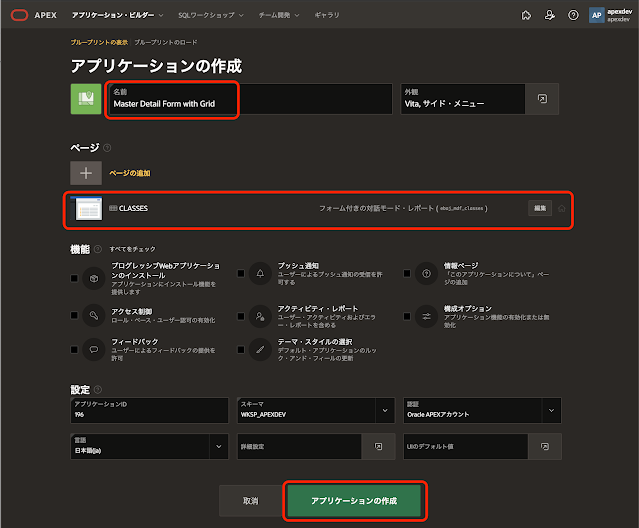

アプリケーション作成ウィザードを起動します。

作成するアプリケーションの名前はMaster Detail Form with Gridとします。デフォルトのホーム・ページを削除し、表EBAJ_MDF_CLASSESをソースとした、フォーム付き対話モード・レポートのページを追加します。

以上で、アプリケーションの作成をクリックします。

アプリケーションが作成されます。

対話グリッドは、フォームとして作成されたページに作成します。

ページ・デザイナでフォームのページを開き、新規に対話グリッドのリージョンを作成します。

識別の名前はMembersとします。タイプは対話グリッド、ソースの表名として、ディテール表であるEBAJ_MDF_MEMBERSを指定します。

フォームとして開かれた親レコードの主キーの値は、ページ・アイテムP2_IDに保持されています。対話グリッドに表示する（つまり編集対象となる）行を、親レコードに紐づくメンバーに限定するため、WHERE句にclass_id = :P2_IDという条件を記述します。

対話グリッドの列CLASS_IDを選択します。

対話グリッドでは親レコードに紐づいた子レコードだけを表示するので、列CLASS_IDを表示する必要はありません。ここではタイプを非表示に変更します。次に対話グリッドで新規行を追加するときの列CLASS_IDのデフォルト値が、ページ・アイテムのP2_IDの値になるように、デフォルトを設定します。

対話モード・レポートの属性を開き、編集をオンにします。ツール・バーのコントロールより保存ボタンのチェックを外し、対話グリッド単体での編集を不可として、つねにフォームのボタンから作成、変更の適用、削除が実施されるようにします。

プロセス・ビューを開き、対話グリッドの処理を行うプロセスMembers - 対話グリッド・データの保存をダイアログを閉じるより上に配置します。プロセスが呼ばれるより先にダイアログが閉じてしまうと、表EBAJ_MDF_MEMBERSへの操作が行われません。

ここまでの実装で、親レコードの作成、更新、削除とそれに紐づく子レコードの作成、更新、削除は実施できます。しかし、親レコードの作成と子レコードの作成を同時に行うと、ORA-01400（NOT NULL制約の違反）が発生します。

列CLASS_IDのデフォルト値としてページ・アイテムP2_IDを設定していますが、フォームのページが開いた時点では、表EBAJ_MDF_CLASSESに行は作成されていません。そのため、ページ・アイテムP2_IDはNULLとなり、列CLASS_IDのデフォルト値もNULLになります。列CLASS_IDにNOT NULL制約を付けていない場合は、対話グリッドに設定した行は表EBAJ_MDF_MEMBERSに挿入されますが、CLASS_IDがNULLであるため親レコードと紐づかない、表示も編集もできないレコードになってしまいます。

フォームを処理するプロセスの設定の挿入後に主キーを返すがオンの場合、プロセス終了時に主キー・アイテムに、新たに作成されたレコードの主キーの値が設定されます。今回の例では、ページ・アイテムP2_IDに主キーの値が設定されます。

後続の対話グリッドの処理を列CLASS_IDの値がNULLの場合に、代わりにページ・アイテムP2_IDの値を使うように、PL/SQLコードによる処理に変更します。

設定のターゲット・タイプをPL/SQLコードに変更し、挿入/更新/削除するPL/SQLコードとして以下を記述します。

	begin
	case
	when :APEX$ROW_STATUS = 'C' then
	if :CLASS_ID is null then
	/*
	* 対話グリッドの:CLASS_IDがNULLのときは、フォーム上でクラスが新規作成されている。
	*/
	insert into ebaj_mdf_members(class_id, member_name) values(:P2_ID, :MEMBER_NAME) returning id into :ID;
	else
	insert into ebaj_mdf_members(class_id, member_name) values(:CLASS_ID, :MEMBER_NAME) returning id into :ID;
	end if;
	when :APEX$ROW_STATUS = 'U' then
	/* UPDATEの場合、CLASS_IDが未設定ということはないはず */
	update ebaj_mdf_members set member_name = :MEMBER_NAME where id = :ID;
	when :APEX$ROW_STATUS = 'D' then
	delete from ebaj_mdf_members where id = :ID;
	end case;
	end;

view raw master-detail-insert.sql hosted with ❤ by GitHub

以上で実装は完了です。

今回作成したAPEXアプリケーションのエクスポートを以下に置きました。

https://github.com/ujnak/apexapps/blob/master/exports/sample-master-detail-form-with-grid.zip

Oracle APEXのアプリケーション作成の参考になれば幸いです。

完
