クラシック・レポートを使ってヒートマップを実装する

Oracle JETのData Gridを使ってヒートマップを実装する（こちらの記事）のは難しいときのために、クラシック・レポートを使ってヒートマップを実装してみました。Oracle JETでの表示に合わせています。

作成したアプリケーションは以下のように動作します。

データはJETの記事で作成している表EBAJ_DEMO_HOUSE_PRICEを流用します。

このアプリケーションもホーム・ページにすべてを実装しています。

以下よりアプリケーションの作成手順を紹介します。

アプリケーション作成ウィザードを起動し、空のアプリケーションを作成します。名前はClassic Report Heat Mapとします。

アプリケーションが作成されます。

ページ・デザイナでホーム・ページを開き、クラシック・レポートのリージョンを作成します。

識別の名前はHeat Map、タイプはクラシック・レポートです。ソースのタイプにSQL問合せを返すファンクション本体を選択し、SQL問合せを戻すPL/SQLファンクション本体として、以下を記述します。

	declare
	l_periods apex_t_varchar2;
	l_idx integer;
	l_pivod_columns varchar2(32767);
	l_sql clob;
	e_too_many_pivod_columns exception;
	begin
	/* 列名の設定 */
	apex_session_state.set_value('P1_COL01', 'Region');
	l_idx := 1; /* P1_COL01はRegionなので、年月の列はP1_COL02から始まる。 */
	for p in (
	select period from ebaj_demo_house_price
	group by period order by to_date(period, 'MonthYYYY', 'NLS_DATE_LANGUAGE=English') asc
	)
	loop
	l_idx := l_idx + 1;
	/* l_idxが20を超えると例外を上げる - Region列があるので年月列は19が上限 */
	if l_idx > 20 then
	raise e_too_many_pivod_columns;
	end if;
	apex_session_state.set_value('P1_COL' \|\| to_char(l_idx, 'FM00'), p.period );
	end loop;
	/* ピボット列の取り出し */
	select listagg(chr(39) \|\| prd \|\| chr(39) \|\| ' as ' \|\| prd,',')
	within group (order by to_date(prd, 'MonthYYYY', 'NLS_DATE_LANGUAGE=English') asc)
	into l_pivod_columns
	from (
	select distinct period prd from ebaj_demo_house_price
	);
	/* Pivotを使ったSELECT文を返す */
	l_sql := 'select * from (select region, period, price from ebaj_demo_house_price) ';
	l_sql := l_sql \|\| 'pivot ( sum(price) for period in (' \|\| l_pivod_columns \|\| '))';
	return l_sql;
	end;

view raw classic-report-heat-map-source.sql hosted with ❤ by GitHub

このファンクションは以下のSELECT文を返します。PIVOT列は列PERIODの値から決まるため、動的にSQLを作成しています。また、列名は開発時では不明なため、汎用列名の使用をオンにしています。汎用列数に20を指定しているため、Region列を除いた19列がピボット列の上限になります。

select
  *
from
  (
    select
      region,
      period,
      price
    from
      ebaj_demo_house_price
  ) pivot (
    sum(price) for period in (
      'January2013' as January2013, 'February2013' as February2013,
      'March2013' as March2013, 'April2013' as April2013,
      'May2013' as May2013, 'June2013' as June2013,
      'July2013' as July2013, 'August2013' as August2013,
      'September2013' as September2013,
      'October2013' as October2013, 'November2013' as November2013,
      'December2013' as December2013, 'January2014' as January2014,
      'February2014' as February2014, 'March2014' as March2014,
      'April2014' as April2014, 'May2014' as May2014
    )
  )

不要な修飾を無くすために、外観のテンプレートにBlack with Attributes (No Grid)を選択しています。また、JavaScriptとCSSの中でレポート・リージョンを指定するために、静的IDとしてHEATMAPを設定します。

汎用列の列名を保持するページ・アイテムを作成します。汎用列は20個あるため、ページ・アイテムとしてP1_COL01からP1_COL20の20個のページ・アイテムを作成します。タイプは非表示です。

クラシック・レポートのソースであるPL/SQLファンクション内で、これらのページ・アイテムに列名を設定しています。

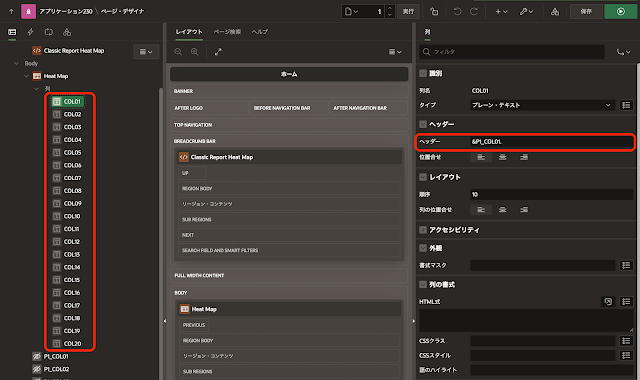

汎用列のヘッダーにページ・アイテムに設定した値が反映されるように、それぞれの列のヘッダーに置換文字列&P1_COL01.（列名に合わせて&P1_COL01.から&P1_COL20.まで）を設定します。

ページを実行して、これまでの作業を確認します。

表EBAJ_DEMO_HOUSE_PRICEの内容がピボットされてレポートに表示されていることが確認できます。

数値が表示されているセルを、ヒートマップとして正方形にしたり色付けできるようにします。

列COL01はリージョンを表示しているため除外し、列COL02からCOL20までの列の書式のHTML式に以下を記述します。

<div class="ht-cell">
 <div class="ht-text">
   #COL02#
  </div>
</div>

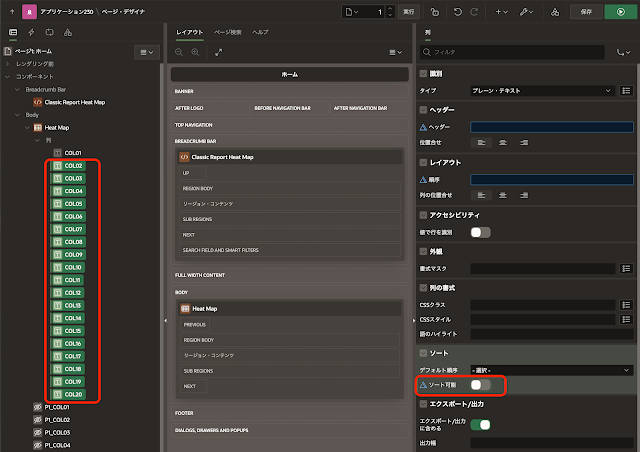

また、これらの列でソートすることは無いので、ソートのソート可能はオフにします。HTML式に含まれる置換文字列#COL02#は、列名に合わせて変更します。

今回のソート可能のように、複数のアイテムのプロパティを同じ値にする場合、対象をすべて選択した上で値を変更すると設定漏れを防げます。

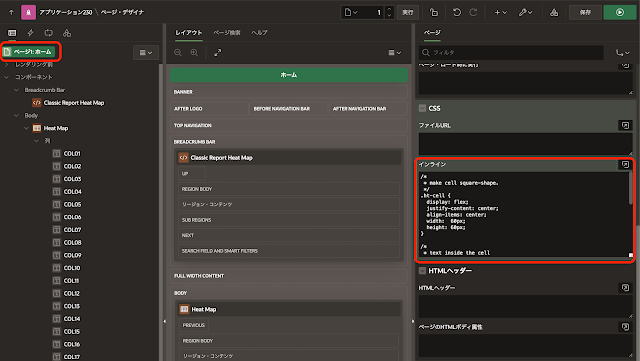

ページ・プロパティのCSSのインラインに以下を記述します。年月の列名を縦方向に印字する、数値のセルを正方形にする、数値の色を白にしてセルの中央に配置するようにしています。それ以外に、CSS変数の値を変更し、セルのパディングを除いています。

	/*
	* make cell square-shape.
	*/
	.ht-cell {
	display: flex;
	justify-content: center;
	align-items: center;
	width: 60px;
	height: 60px;
	}

	/*
	* text inside the cell
	*/
	.ht-text {
	color: white;
	}

	/*
	* remove padding from td (cell) except row headers
	*/
	#HEATMAP td:not([headers="REGION"]) {
	--ut-report-cell-padding-x: 0rem;
	--ut-report-cell-padding-y: 0rem;
	}

	/*
	* 年月を縦書きにする。
	*/
	#HEATMAP th:not([id="REGION"]) {
	writing-mode: vertical-lr;
	transform: rotate(180deg);
	}

view raw classic-report-heat-map.css hosted with ❤ by GitHub

これまでの変更で、レポートは以下のように表示されます。

セルの色付けは、クラシック・レポートのリフレッシュ後の動的アクションで行います。

クラシック・レポートに動的アクションを作成します。タイミングのイベントはリフレッシュ後です。

TRUEアクションとしてJavaScriptコードの実行を選択し、設定のコードに以下を記述します。JETの実装と同じ色味になるように、色付けのクラスとしてOracle JETで定義されているクラスを設定しています。

	const report = document.getElementById("HEATMAP");
	const cells = report.querySelectorAll('.ht-cell');
	cells.forEach( (cell) => {
	let data = Number(cell.textContent);
	let color;
	if (data < -1.25) {
	color = 'oj-bg-success-30';
	}
	// -1% > data >= -1.25%
	else if (data < -1) {
	color = 'oj-bg-brand-30';
	}
	// -0.75% > data >= -1%
	else if (data < -0.75) {
	color = 'oj-bg-warning-30';
	}
	// -0.5% > data >= -0.75%
	else if (data < -0.5) {
	color = 'oj-bg-warning-20';
	}
	// -0.25% > data >= -0.5%
	else if (data < -0.25) {
	color = 'oj-bg-warning-10';
	}
	// data > 2.25%
	else if (data > 2.25) {
	color = 'oj-bg-neutral-200';
	}
	// 2% < data <= 2.25%
	else if (data > 2) {
	color = 'oj-bg-neutral-170';
	}
	// 1.75% < data <= 2%
	else if (data > 1.75) {
	color = 'oj-bg-success-20';
	}
	// 1.5% < data <= 1.75%
	else if (data > 1.5) {
	color = 'oj-bg-brand-20';
	}
	// 1.25% < data <= 1.5%
	else if (data > 1.25) {
	color = 'oj-bg-info-30';
	}
	// 1% < data <= 1.25%
	else if (data > 1) {
	color = 'oj-bg-info-20';
	}
	// 0.75% < data <= 1%
	else if (data > 0.75) {
	color = 'oj-bg-info-10';
	}
	// 0.5% < data <= 0.75%
	else if (data > 0.5) {
	color = 'oj-bg-neutral-20';
	}
	// 0.25% < data <= 0.5%
	else if (data > 0.25) {
	color = 'oj-bg-neutral-10';
	}
	// between -0.25 and 0.25
	else {
	color = 'oj-bg-neutral-0';
	};
	cell.classList.add(color);
	});
