今までに、Oracle JETのTreemapとTag CloudをOracle APEXで扱う方法を紹介しました。これも手順としてはほぼ同じですが、今回はTimelineをOracle APEXで扱ってみます。
作成するアプリケーションは以下のように動作します。
以下より実装手順を説明します。
Oracle JET CookbookではJSON形式のファイルseriesOneData.jsonをデータソースとしています。Oracle APEXのアプリケーションでは、データベースの表をデータソースとして使用します。
seriesOneData.jsonにはタイムラインに表示するイベントのタイトル(title)、開始日(begin)、説明(description)、シリーズ(series)が記載されています。このJSONデータは後ほど、データ・ロード定義を作成する際にサンプルとして使うため、手元のPCにファイルとしてダウンロードしておきます。
以下のクイックSQLのモデルより、表TMLN_EVENTSを作成します。元のJSONデータでは属性idが定義されていますが、表TMLN_EVENTSでは列IDは主キー（サロゲート・キー）とし、属性IDは列EIDに保存します。
# prefix: tmln
events
eid vc8 /nn /unique
title vc80 /nn
begin date /nn
description vc200
series vc80SQLの生成、SQLスクリプトを保存、レビューおよび実行を順次実施します。表の作成までを実施し、アプリケーションは作成しません。
タイムラインを組み込むAPEXのアプリケーションを作成します。
アプリケーション作成ウィザードを起動します。アプリケーションの名前をJET Timelineとします。
デフォルトで作成されているホーム・ページを削除し、表TMLN_EVENTSをデータソースとした対話グリッドをページとして追加します。
対話グリッドのページ名はTimeline、表またはビューとしてTMLN_EVENTSを選択します。編集を許可を選択します。
以上でアプリケーションの作成を実行します。
アプリケーションが作成されます。タイムラインはページ番号１のTimelineのページに実装します。
seriesOneData.jsonを表TMLN_EVENTSにロードする際に使用する、データ・ロード定義を作成します。
共有コンポーネントのデータ・ロード定義を開きます。
作成済みのデータ・ロード定義が一覧されます。作成をクリックします。
データ・ロードの作成として最初からを選択します。
次へ進みます。
データ・ロード定義の名前はTimelineとします。ターゲット・タイプは表、表名としてTMLN_EVENTSを選択します。
次へ進みます。
サンプル・データのソース・タイプとしてファイルのアップロードを選択し、すでにダウンロードしているseriesOneData.jsonをサンプル・ファイルとして選択します。
次へ進みます。
ソース列のID(Varchar2(50))のマップ先をEID(Varchar2)に変更します。また、マップ先がBEGIN(Date)の書式マスクとしてMON DD, YYYYを設定します。それ以外は、デフォルトでソース列とデータベースの列名が一致しているため、ソース列に適切なマップ先が選択されています。
以上の設定でデータ・ロードの作成をクリックします。
データ・ロード定義Timelineが作成されます。設定を調整するためにTimelineを開きます。
静的IDをtimelineからTIMELINEに変更します。PL/SQLのコード中で使用するIDは大文字にしたいという理由なので、必ずしも必要な作業ではありません。設定のロード・メソッドを置換に変更します。
以上の変更を行い、変更の適用をクリックします。
以上でデータ・ロード定義の作成は完了です。
ページ・デザイナでページTimelineを開きます。
Breadcrumb BarにあるJET Timelineを削除します。JET Timelineの上でコンテキスト・メニューを表示させ、削除を実行します。
表TMLN_EVENTSに初期データを投入するボタンを作成します。
識別のボタン名はINIT、ラベルはInitとします。対話グリッドTmln Eventsの上に配置します。外観のテンプレート・オプションのWidthをStretchに変更し、画面の横幅いっぱいにボタンを表示させます。
動作のアクションはデフォルトのページの送信のまま変更しません。
左ペインでプロセス・ビューを開き、ボタンINITを押した時に実行するプロセスを作成します。
識別の名前は初期化、タイプとしてデータのロードを選択します。設定のデータ・ロード定義として先ほど作成したTimelineを選択し、データ・ソース型としてSQL Queryを選び、SQL問合せに以下を記述します。
This file contains bidirectional Unicode text that may be interpreted or compiled differently than what appears below. To review, open the file in an editor that reveals hidden Unicode characters.
Learn more about bidirectional Unicode characters
| select | |
| apex_web_service.make_rest_request_b( | |
| p_url => 'https://www.oracle.com/webfolder/technetwork/jet/cookbook/dataVisualizations/timeline/basicTimeline/seriesOneData.json' | |
| ,p_http_method => 'GET' | |
| ) as blob_content | |
| from dual; |
サーバー側の条件のボタン押下時にINITを設定します。
ORA-1843: 指定した月が無効ですが発生します。これは、列BEGINのデータがJan 30, 2010といった英語の月名のデータになっているためです。このAPEXアプリケーションのアプリケーション・プライマリ言語は日本語なので、対処が必要です。
プロセス・ビューを開き、フォアグラウンドで実行する実行チェーンを作成します。
識別の名前をデータ・ロード、タイプとして実行チェーンを選択します。サーバー側の条件のボタン押下時にINITを指定します。
サーバー側の条件のボタン押下時を- 選択 -に戻します。
識別の名前は英語、タイプとしてコードを実行を選択します。ソースのPL/SQLコードとして以下を記述し、NLS_DATE_LANGUAGEをAMERICANに変更します。これでデータ・ロードは英語で実行されるため、ORA-1843の発生を抑制できます。
execute immediate 'alter session set nls_date_language = ''AMERICAN''';
実行チェーンデータ・ロードにもうひとつプロセスを作成します。これはプロセス初期化の下に配置します。
識別の名前は日本語、タイプとしてコードの実行を選択し、ソースのPL/SQLコードに日付言語を日本語に戻すコマンドを記述します。
execute immediate 'alter session set nls_date_language = ''JAPANESE''';
アプリケーションを実行しボタンInitをクリックし、再度データ・ロードを実行します。
今度は表TMLN_EVENTSに16行のデータがロードされました。
識別のタイトルはTimelineとします。タイプとして静的コンテンツを選択します。ボタンINITと対話グリッドの間にリージョンを配置します。
ソースのHTMLコードとして以下を記述します。Oracle JET Cookbookのdemo.htmlからTimeline OrientationとTimeline Overviewの設定を切り替えるスイッチを除いています。これらはAPEXのページ・アイテムを使って実装します。
This file contains bidirectional Unicode text that may be interpreted or compiled differently than what appears below. To review, open the file in an editor that reveals hidden Unicode characters.
Learn more about bidirectional Unicode characters
| <div id="timelineContainer"> | |
| <oj-timeline | |
| id="tline" | |
| :aria-label="[['Overview Timeline Demo. Current date is ' + currentDateString]]" | |
| minor-axis.scale="weeks" | |
| minor-axis.zoom-order='["months", "weeks", "days"]' | |
| major-axis.scale="quarters" | |
| start='[[new Date("Jan 1, 2010").toISOString()]]' | |
| end='[[new Date("Dec 31, 2010").toISOString()]]' | |
| selection-mode="single" | |
| orientation="[[orientationValue]]" | |
| overview.rendered="[[ko.toJS(overviewValue)]]" | |
| reference-objects="[[referenceObjects]]" | |
| selection='["e4"]' | |
| data="[[dataProvider]]" | |
| class="demo-timeline"> | |
| <template slot="seriesTemplate" data-oj-as="series"> | |
| <oj-timeline-series label="[[series.id]]" empty-text="No Data."></oj-timeline-series> | |
| </template> | |
| <template slot="itemTemplate" data-oj-as="item"> | |
| <oj-timeline-item | |
| series-id="[[item.data.series]]" | |
| start="[[item.data.begin]]" | |
| label="[[item.data.title]]" | |
| description="[[item.data.description]]"> | |
| </oj-timeline-item> | |
| </template> | |
| </oj-timeline> | |
| </div> |
余計な装飾を除くため、外観のテンプレートとしてBlank with Attributes (No Grid)を選択します。
TimelineのOrientationとOverviewの表示オプションを設定するページ・アイテムを配置するリージョンを作成します。
識別のタイトルはOptions To Control The Timeline Below、タイプは静的コンテンツです。ボタンINITの下、リージョンTimelineの上に配置します。
タイプとして切替えを選択します。ラベルはTimeline Orientationとします。設定のデフォルトの使用をオフにし、オン値にhorizontal、オン・ラベルにHorizontal、オフ値にvertical、オフ・ラベルにVerticalを設定します。
デフォルトのタイプとして静的を選択し、静的値としてhorizontalを設定します。
続いてこのリージョンに、タイムラインのオーバービューを表示するかどうかを決めるページ・アイテムP1_OVERVIEWを作成します。
タイプとして切替えを選択します。ラベルはTimeline Overviewとします。設定のデフォルトの使用をオフにし、オン値にon、オン・ラベルにEnabled、オフ値にoff、オフ・ラベルにDisabledを設定します。ページ・アイテムP1_ORIENTATIONの右隣に配置するため、レイアウトの新規行の開始をオフにします。
デフォルトのタイプとして静的を選択し、静的値としてonを設定します。
タイムラインのデータはAjaxコールバックを呼び出して取得します。
プロセス・ビューを開き、Ajaxコールバックにプロセスを作成します。Ajaxコールバックは、表TMLN_EVENTSの内容をJSONの配列として返します。
識別の名前はGET_DATA、タイプとしてコードを実行を選択します。ソースのPL/SQLコードとして以下を記述します。
This file contains bidirectional Unicode text that may be interpreted or compiled differently than what appears below. To review, open the file in an editor that reveals hidden Unicode characters.
Learn more about bidirectional Unicode characters
| declare | |
| l_response clob; | |
| begin | |
| select json_arrayagg( | |
| json_object( | |
| key 'id' value eid | |
| ,key 'title' value title | |
| ,key 'begin' value begin | |
| ,key 'description' value description | |
| ,key 'series' value series | |
| ) | |
| ) into l_response | |
| from tmln_events; | |
| htp.p(l_response); | |
| end; |

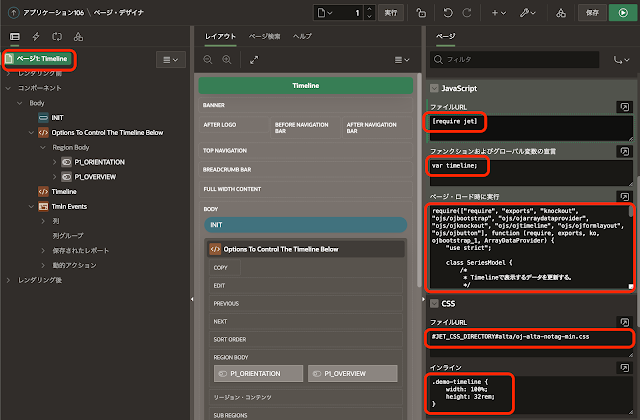

ページ・プロパティのJavaScriptのファイルURLに以下を記述します。
[require jet]
ファンクションおよびグローバル変数の宣言に以下を記述します。
var timeline;
ページ・ロード時に実行に以下を記述します。タイムラインのモデルとなるクラスSeriesModelと、タイムラインを更新するapex.actionのupdate-timelineを定義しています。内容は概ねOracle JET Cookbookのdemo.jsを踏襲しています。
This file contains bidirectional Unicode text that may be interpreted or compiled differently than what appears below. To review, open the file in an editor that reveals hidden Unicode characters.
Learn more about bidirectional Unicode characters
| require(["require", "exports", "knockout", "ojs/ojbootstrap", "ojs/ojarraydataprovider", "ojs/ojknockout", "ojs/ojtimeline", "ojs/ojformlayout", "ojs/ojbutton"], function (require, exports, ko, ojbootstrap_1, ArrayDataProvider) { | |
| "use strict"; | |
| class SeriesModel { | |
| /* | |
| * Timelineで表示するデータを更新する。 | |
| */ | |
| update(data) { | |
| this.dataProvider(new ArrayDataProvider(data, { | |
| keyAttributes: "id", | |
| })); | |
| } | |
| constructor() { | |
| /* | |
| * this.dataProviderはknockoutのobservableArrayに変更し、 | |
| * データはコンストラクタの外から設定する。 | |
| */ | |
| this.dataProvider = ko.observableArray(); | |
| /* | |
| this.dataProvider = new ArrayDataProvider(JSON.parse(data), { | |
| keyAttributes: 'id' | |
| }); | |
| */ | |
| /* | |
| * overviewValue, orientationValueはページ・アイテムで設定する。 | |
| */ | |
| this.overviewValue = ko.observable(apex.items.P1_OVERVIEW.value); | |
| this.orientationValue = ko.observable(apex.items.P1_ORIENTATION.value); | |
| /* 変更なし */ | |
| this.currentDateString = 'Feb 1, 2010'; | |
| this.currentDate = new Date(this.currentDateString).toISOString(); | |
| this.referenceObjects = [ | |
| { | |
| value: this.currentDate | |
| } | |
| ]; | |
| } | |
| } | |
| (0, ojbootstrap_1.whenDocumentReady)().then(() => { | |
| timeline = new SeriesModel(); | |
| ko.applyBindings(timeline, document.getElementById('timelineContainer')); | |
| /* ページ・ロード時の表示 */ | |
| apex.actions.invoke("update-timeline"); | |
| }); | |
| }); | |
| /* | |
| * Timelineを更新する。 | |
| */ | |
| apex.actions.add([ | |
| { | |
| name: "update-timeline", | |
| action: () => { | |
| apex.server.process ( "GET_DATA", {}, | |
| { | |
| success: (data) => { | |
| // console.log(data); | |
| timeline.update(data); | |
| } | |
| } | |
| ); | |
| } | |
| } | |
| ]); |
CSSのファイルURLに以下を指定します。
#JET_CSS_DIRECTORY#redwood/oj-redwood-notag-min.css
インラインに以下を記述します。Oracle JET Cookbookのdemo.cssの内容です。
.demo-timeline {
width: 100%;
height: 32rem;
}
対話グリッドでデータを変更し保存したときに、タイムラインを更新する動的アクションを作成します。
識別の名前は変更の保存とします。タイミングのイベントとして保存[対話グリッド]を選択し、選択タイプはリージョン、リージョンとしてTmln Eventsを指定します。
TRUEアクションとしてJavaScriptコードの実行を選択し、設定のコードに以下の１行を記述します。
apex.actions.invoke("update-timeline");
識別の名前はonChange Orientation、タイミングのイベントはデフォルトの変更です。
TRUEアクションとしてJavaScriptコードの実行を選択し、設定のコードとして以下の１行を記述します。
timeline.orientationValue($v(this.triggeringElement));
オーバービューの表示の切り替えをタイムラインに通知します。ページ・アイテムP1_OVERVIEWに動的アクションを作成します。
識別の名前はonChange Overview、タイミングのイベントはデフォルトの変更です。
timeline.overviewValue($v(this.triggeringElement));
以上でアプリケーションは完成です。アプリケーションを実行すると、記事の先頭のGIF動画のように動作します。
今回作成したAPEXアプリケーションのエクスポートを以下に置きました。
https://github.com/ujnak/apexapps/blob/master/exports/jet-timeline.zip
Oracle APEXのアプリケーション作成の参考になれば幸いです。
完
