Oracle JETのTreemapをOracle APEXで扱う

Oracle APEXではチャートを表示するために使用するJavaScriptライブラリとして、Oracle JETを採用しています。Oracle JETのチャート・コンポーネントについては、おおむねOracle APEXのチャート・リージョンで利用できます。

Oracle JETは、チャート以外にもビジュアリゼーションのコンポーネントを提供しています。

以下よりOracle JETのTreemapをOracle APEXのアプリケーションに組み込んでみます。

作成するアプリケーションは以下のように動作します。

Oracle JET Cookbookで紹介されているTreemapのBasicを、Oracle APEXに実装しています。

https://www.oracle.com/webfolder/technetwork/jet/jetCookbook.html?component=treemap&demo=default

以下より実装手順を説明します。

Oracle JET CookbookではJSON形式のファイルusaMeanIncomeSubregion.jsonをデータソースとしています。Oracle APEXのアプリケーションでは、データベースの表をデータソースとして使用します。

usaMeanIncomeSubregion.jsonには米国の地域ごとの人口と平均所得が記載されています。また、米国全体、地域、州の単位で階層化されたデータになっています。

以下のクイックSQLのモデルより、表TMAP_POPULATIONSを作成します。

# prefix: tmap
populations
    label vc80 /nn
    population num /nn
    mean_income num /nn
    parent_node_id /fk populations

SQLの生成、SQLスクリプトを保存、レビューおよび実行を順次実施します。表の作成までを実施し、アプリケーションは作成しません。

Treemapを組み込むAPEXのアプリケーションを作成します。

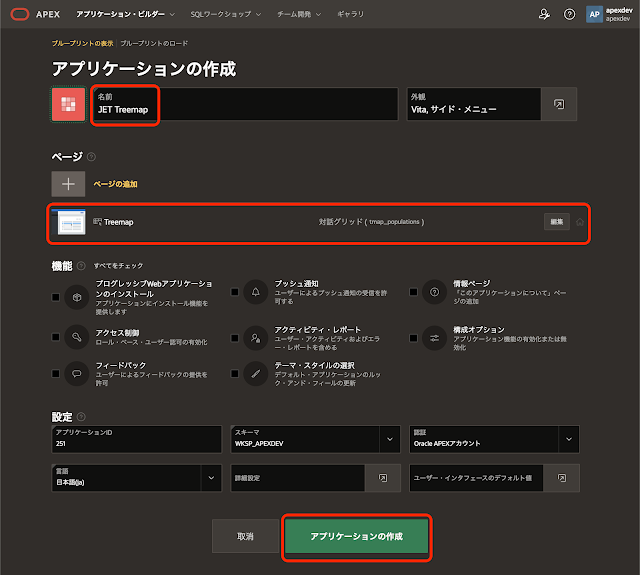

アプリケーション作成ウィザードを起動します。アプリケーションの名前をJET Treemapとします。

デフォルトで作成されているホーム・ページを削除し、表TMAP_POPULATIONSをデータソースとした対話グリッドをページとして追加します。

対話グリッドのページ名はTreemap、表またはビューとしてTMAP_POPULATIONSを選択します。編集を許可を選択します。

以上でアプリケーションの作成を実行します。

アプリケーションが作成されます。Treemapはページ番号１のTreemapのページに実装します。

Breadcrumb BarにあるJET Treemapを削除します。JET Treemapの上でコンテキスト・メニューを表示させ、削除を実行します。

表TMAP_POPULATIONSに初期データを投入するボタンを作成します。

識別のボタン名はINIT、ラベルはInitとします。対話グリッドTmap Populationsの上に配置します。外観のテンプレート・オプションのWidthをStretchに変更し、画面の横幅いっぱいにボタンを表示させます。

動作のアクションはデフォルトのページの送信のまま変更しません。

左ペインでプロセス・ビューを開き、ボタンINITを押した時に実行するプロセスを作成します。

識別の名前は初期化、タイプとしてコードを実行を選択します。ソースのPL/SQLコードとして以下を記述します。

	declare
	l_response clob;
	l_nodes json_array_t;
	l_node json_object_t;
	l_label varchar2(80);
	l_population number;
	l_mean_income number;
	procedure process_node(
	p_node in json_object_t
	,p_parent_node_id in number
	)
	as
	l_label tmap_populations.label%type;
	l_population tmap_populations.population%type;
	l_mean_income tmap_populations.mean_income%type;
	l_node_id tmap_populations.id%type;
	l_nodes json_array_t;
	l_node_count pls_integer;
	l_node json_object_t;
	begin
	l_label := p_node.get_string('label');
	l_population := p_node.get_number('population');
	l_mean_income := p_node.get_number('meanIncome');
	insert into tmap_populations(label, population, mean_income, parent_node_id)
	values(l_label, l_population, l_mean_income, p_parent_node_id) returning id into l_node_id;
	dbms_output.put_line(l_node_id || ',' || l_label || ',' || l_population || ',' || l_mean_income);
	l_nodes := p_node.get_array('nodes');
	if l_nodes is null then
	return;
	end if;
	l_node_count := l_nodes.get_size();
	if not l_node_count > 0 then
	return;
	end if;
	for i in 1..l_node_count
	loop
	l_node := treat(l_nodes.get(i-1) as json_object_t);
	process_node(l_node, l_node_id);
	end loop;
	end process_node;
	begin
	delete from tmap_populations;
	commit;
	execute immediate 'alter table tmap_populations modify id generated by default on null as identity (start with limit value)';
	l_response := apex_web_service.make_rest_request(
	p_url => 'https://www.oracle.com/webfolder/technetwork/jet/cookbook/dataVisualizations/treeView/resources/usaMeanIncomeSubregion.json'
	,p_http_method => 'GET'
	);
	l_nodes := json_array_t(l_response);
	for i in 1..l_nodes.get_size()
	loop
	l_node := treat(l_nodes.get(i-1) as json_object_t);
	process_node(l_node, null);
	end loop;
	commit;
	end;

view raw treemap-initialize.sql hosted with ❤ by GitHub

サーバー側の条件のボタン押下時にINITを設定します。

この状態でアプリケーションを実行し、ボタンInitをクリックします。

表TMAP_POPULATIONSにデータが投入され、対話グリッドで編集できるようになります。

Treemapを表示するリージョンを作成します。

識別のタイトルはTreemapとします。タイプとして静的コンテンツを選択します。ボタンINITと対話グリッドの間にリージョンを配置します。

ソースのHTMLコードとして以下を記述します。Oracle JET Cookbookのdemo.htmlとほぼ同じです。

	<div id="treemap-container">
	<oj-treemap style="width: 100%; height: 600px;"
	id="treemap1"
	animation-on-display="auto"
	animation-on-data-change="auto"
	data="[[treemapData]]">
	<template slot="nodeTemplate">
	<oj-treemap-node
	label="[[$current.data.label]]"
	value="[[$current.data.population]]"
	color="[[getColor($current.data.meanIncome)]]"
	short-desc="[[getShortDesc($current.data.label, $current.data.population, $current.data.meanIncome)]]"></oj-treemap-node>
	</template>
	</oj-treemap>
	</div>

view raw treemap.html hosted with ❤ by GitHub

余計な装飾を除くため、外観のテンプレートとしてBlank with Attributes (No Grid)を選択します。

TreemapのデータはAjaxコールバックを呼び出して取得します。

プロセス・ビューを開き、Ajaxコールバックにプロセスを作成します。Ajaxコールバックは、JSON形式で表TMAP_POPULATIONSの内容を木構造で返します。

識別の名前はGET_DATA、タイプとしてコードを実行を選択します。ソースのPL/SQLコードとして以下を記述します。

	declare
	function get_child_nodes(
	l_node_id in number
	)
	return json_array_t
	as
	l_node_count pls_integer;
	l_nodes json_array_t;
	l_node json_object_t;
	l_child_nodes json_array_t;
	begin
	select count(*) into l_node_count from tmap_populations
	where (l_node_id is null and parent_node_id is null) or (parent_node_id = l_node_id);
	if l_node_count = 0 then
	return null;
	end if;
	l_nodes := json_array_t;
	for r in (
	select
	id,
	json_object(
	key 'label' value label,
	key 'population' value population,
	key 'meanIncome' value mean_income
	) as json
	from tmap_populations
	where (l_node_id is null and parent_node_id is null) or (parent_node_id = l_node_id)
	)
	loop
	l_node := json_object_t(r.json);
	l_child_nodes := get_child_nodes(r.id);
	if l_child_nodes is not null then
	l_node.put('nodes', l_child_nodes);
	end if;
	l_nodes.append(l_node);
	end loop;
	return l_nodes;
	end get_child_nodes;
	begin
	htp.p(get_child_nodes(null).to_clob());
	end;

view raw generate-treemap-json-source.sql hosted with ❤ by GitHub

ページ・プロパティのJavaScriptのファイルURLに以下を記述します。

[require jet]

ファンクションおよびグローバル変数の宣言に以下を記述します。

var treemap;

ページ・ロード時に実行に以下を記述します。TreemapのモデルとなるクラスTreemapModelと、Treemapを更新するapex.actionのupdate-treemapを定義しています。内容は概ねOracle JET Cookbookのdemo.jsを踏襲しています。

	require(["require", "exports", "knockout", "ojs/ojbootstrap", "ojs/ojarraytreedataprovider", "ojs/ojpalette", "ojs/ojpaletteutils", "ojs/ojknockout", "ojs/ojtreemap"], function (require, exports, ko, ojbootstrap_1, ArrayTreeDataProvider, ojpalette_1, ojpaletteutils_1) {
	"use strict";
	class TreemapModel {
	/*
	* Treemapで表示するデータを更新する。
	*/
	update(nodes) {
	this.treemapData(new ArrayTreeDataProvider(nodes, {
	keyAttributes: "label",
	childrenAttribute: "nodes",
	}));
	}
	constructor() {
	/*
	* this.treemapDataはknockoutのobservableArrayに変更し、
	* データはコンストラクタの外から設定する。
	*/
	this.treemapData = ko.observableArray();
	/*
	this.data = JSON.parse(jsonData);
	this.treemapData = new ArrayTreeDataProvider(this.data, {
	keyAttributes: 'label',
	childrenAttribute: 'nodes'
	});
	*/
	this.maxIncome = 70000;
	this.minIncome = 35000;
	this.colors = (0, ojpalette_1.getColorValuesFromPalette)('viridis');
	this.getColor = (meanIncome) => {
	return (0, ojpaletteutils_1.getColorValue)(this.colors, (meanIncome - this.minIncome) / (this.maxIncome - this.minIncome));
	};
	this.getShortDesc = (label, population, meanIncome) => {
	return ('<b>' +
	label +
	'</b><br/>Population: ' +
	population +
	'<br/>Income: ' +
	meanIncome);
	};
	}
	}
	(0, ojbootstrap_1.whenDocumentReady)().then(() => {
	treemap = new TreemapModel();
	ko.applyBindings(treemap, document.getElementById('treemap-container'));
	/* ページ・ロード時の表示 */
	apex.actions.invoke("update-treemap");
	});
	});
	/*
	* Treemapを更新する。
	*/
	apex.actions.add([
	{
	name: "update-treemap",
	action: () => {
	apex.server.process ( "GET_DATA", {},
	{
	success: (data) => {
	treemap.update(data);
	}
	}
	);
	}
	}
	]);

view raw treemap-page-load.js hosted with ❤ by GitHub

CSSのファイルURLに以下を指定します。

#JET_CSS_DIRECTORY#redwood/oj-redwood-notag-min.css

対話グリッドでデータを変更し保存したときに、Treemapを更新する動的アクションを作成します。

識別の名前は変更の保存とします。タイミングのイベントとして保存[対話グリッド]を選択し、選択タイプはリージョン、リージョンとしてTmap Populationsを指定します。

TRUEアクションとしてJavaScriptコードの実行を選択し、設定のコードに以下の１行を記述します。

apex.actions.invoke("update-treemap");

以上でアプリケーションは完成です。アプリケーションを実行すると、記事の先頭のGIF動画のように動作します。

今回作成したAPEXアプリケーションのエクスポートを以下に置きました。

https://github.com/ujnak/apexapps/blob/master/exports/jet-treemap.zip

Oracle APEXのアプリケーション作成の参考になれば幸いです。

完
